[PCB技术] Altium Designer格式原理图转换成OrCAD格式原理图

[复制链接]
发表于 2018-11-1 14:58:48 | 显示全部楼层 |阅读模式

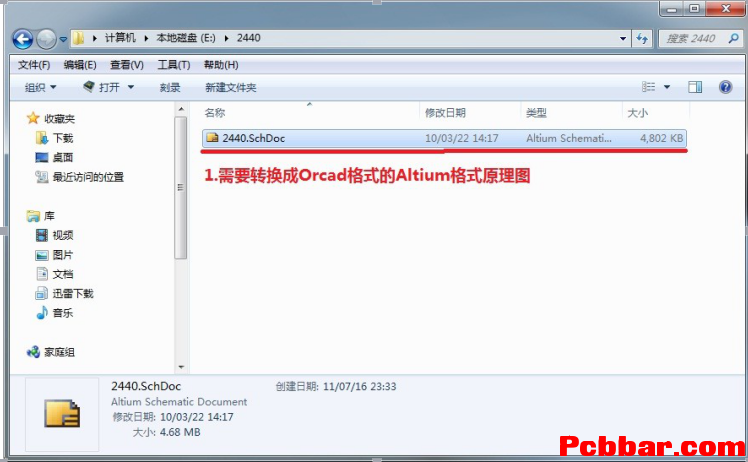

1.准备好需要转换的文件.
2.打开 Altium Designer 软件,建立个PCB工程。
【文件】【新建】【工程】【PCB 工程】

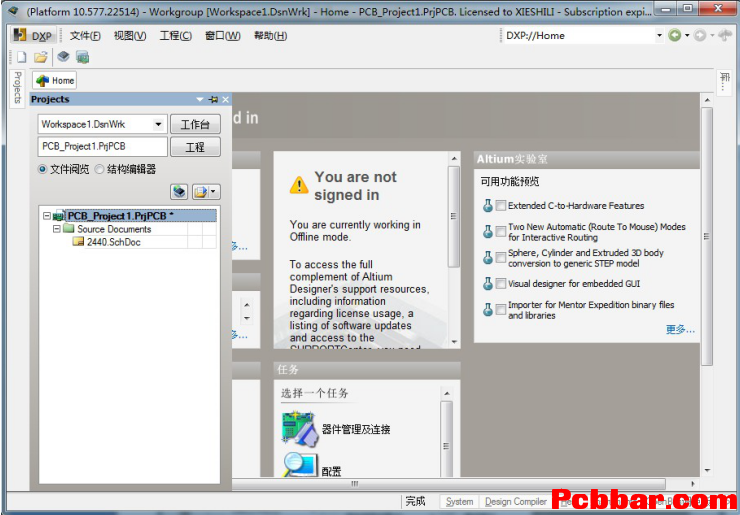

3.将需要转换的文件添加到新建的 PCB 工程.
4.选择另存工程.

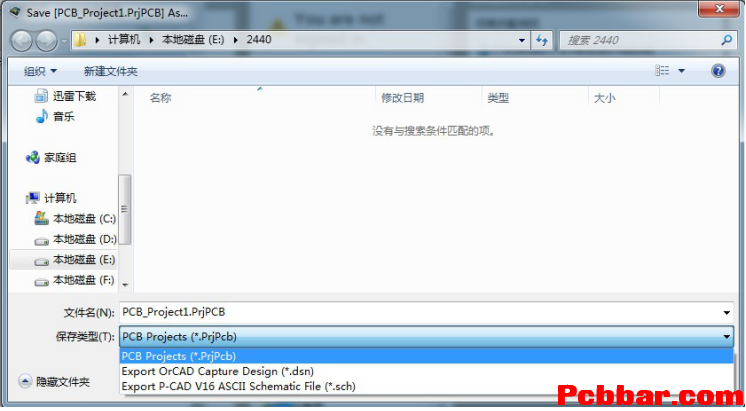

5.在保存类型中选择“Export orcad Capture Design(*.dsn)

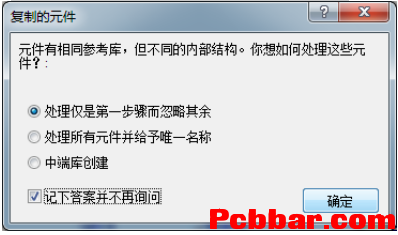

6.在弹出的对话框按下图选择即可,最后选【确定】
7.然后就可以直接用 OrCAD 打开转换出来的 DSN 文件了。
8..注意:转换的 altium designer 格式原理图面页不可以过大.否则会导致部分电路会丢失.

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
使用前请您先阅读以下条款:
1、转载本站提供的资源请勿删除本说明文件。

2、分享技术文档源自凡亿教育技术验总结分享!
3、表述观点仅代表我方建议,不对直接引用造成损失负责!

--------------------------------------------------------------

更多技术干货文章推送,请关注 凡亿PCB 公众微信号!

回复

使用道具 举报

0

主题

6121

帖子

2万

积分

凡亿读者

积分
20593
发表于 2018-11-1 18:50:16 | 显示全部楼层
谢谢分享Altium Designer格式原理图转换成OrCAD格式原理图
回复 支持 反对

使用道具 举报

4

主题

227

帖子

852

积分

二级会员

Rank: 2

积分
852
发表于 2018-11-22 10:54:57 | 显示全部楼层
谢谢分享Altium Designer格式原理图转换成OrCAD格式原理图
回复 支持 反对

使用道具 举报

0

主题

13

帖子

73

积分

一级会员

Rank: 1

积分
73
发表于 2020-4-30 11:30:51 | 显示全部楼层
用Cadence16.6打不开
回复 支持 反对
