多通道电路设计

凡亿刘老师

Altium designer支持多通道设计，简化具有多个完全相同的子模块的电路的设计工作。下面我们将通过多路滤波器的设计，介绍多通道电路设计方法。

下图所示为一个六通道多路滤波器的设计电路原理图。



图A

一，多路滤波器的原理图设计。

由于六个通道的电路是完全一致的，所以可以采用多通道设计方法设计电路，具体设计步骤如下。

[size=12.0000pt]1.启动Altium Designer，创建名称为“多路滤波器.PrjPCB”的项目。

[size=12.0000pt]2.在“多路滤波器.Prjpcb"的项目中新建一个空白原理图文档，把它另存为:单路 滤波器.SchDoc。

3.在新建的空白原理图中绘制如图1-1所示的单路滤波器.SchDoc。



                  图1-1

4.保存原理图。

5.选择“Projects"工作面板，在项目中再次新建一个空白原理图文档。

6.在空白原理图文档窗口内，在主菜单中选择；

“Design”→"Create Sheet Symbol From Sheet or HDL"命令，打开如图1-2所示的“Choose Document to Place”对话框。



                  图1-2

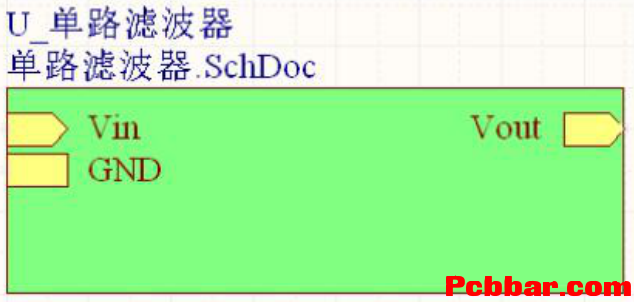

7.在“Choose Document to Place”对话框中选择“单路滤波器.SchDoc"文件名，单击“OK"按钮，在原理图文档中添加如图1-3所示的方块图符号。

图1-3

8.双击方块图符号名称“U单路滤波器”，打开如图1-4所示的“Sheet Symbol Designator”对话框，将"Designator"编辑框内的内容修改为“Repeat(单路滤波器，1，6)”，单击回车键。

图1-4
