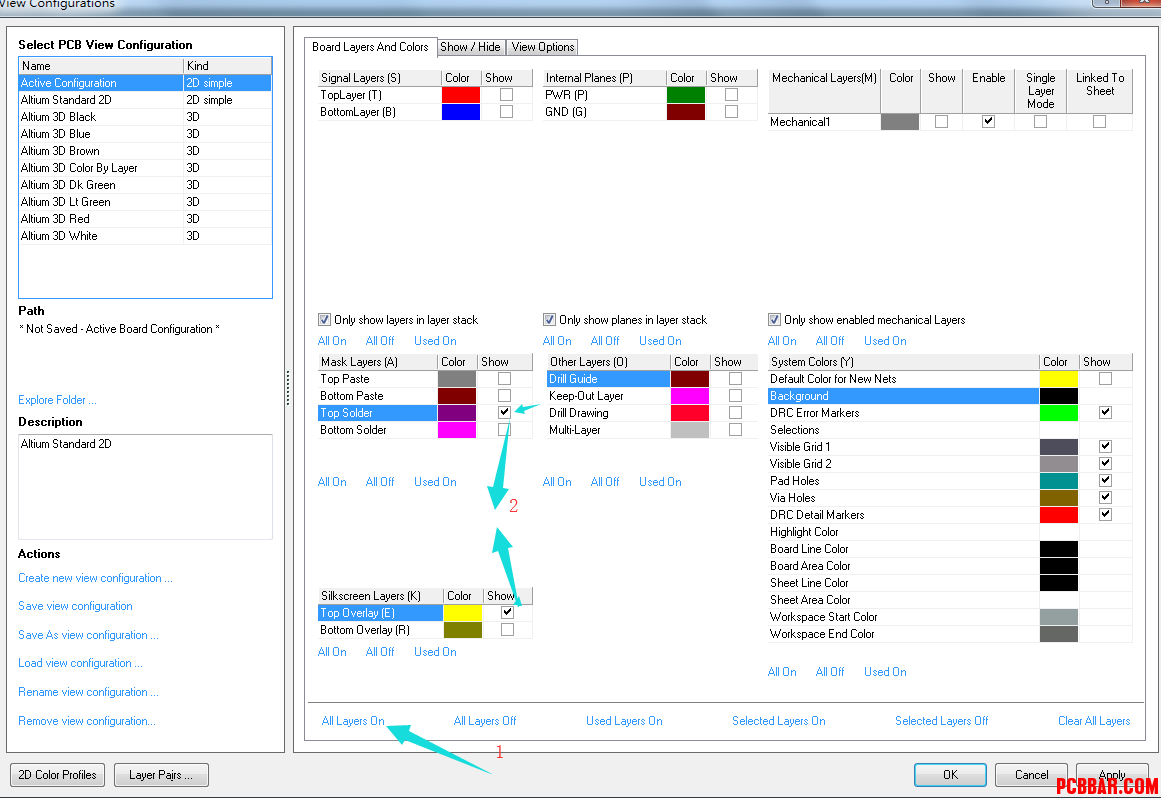

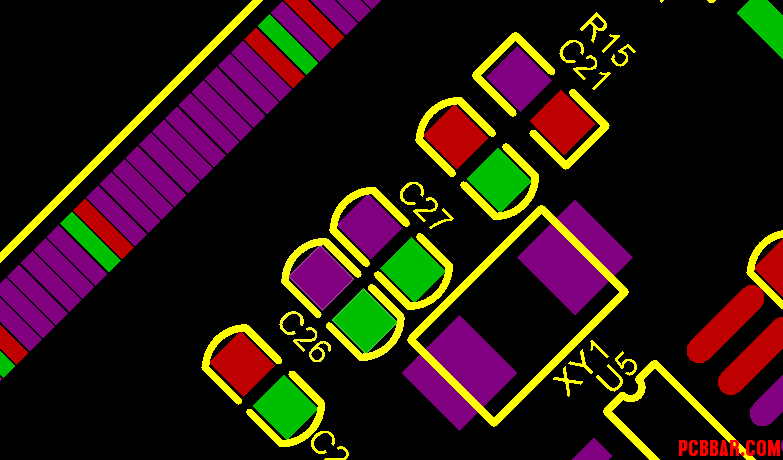

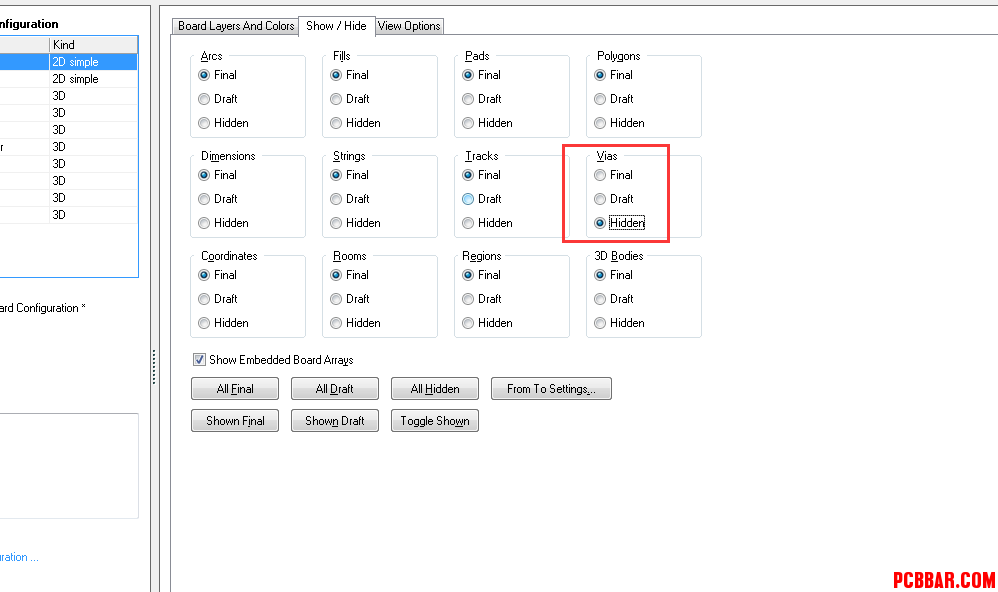

一、在pcb的界面的右下角PCB的菜单中选中pcb选项(18及以上的版本则是右下角的Panets),弹出工具栏,如下图所示选中MASK,这样就可以选中某器件时高亮了。 高亮后,我们可以通过[ ] 键来调节高亮器件之外的其他器件的亮度。 二、另一种方法就是关掉所有层,只留下丝印层和阻焊层,在隐藏过孔,那就更明显了。 我们以顶层的器件为例,操作如下: 1. 先执行快捷键L,打开层管理界面;关闭所有层,只打开顶层丝印层和组焊层。 2. 执行快捷键ctrl+D,如下图隐藏过孔。 之后就可以很清晰看到器件和位号,同样底层器件也是同样操作;当然我们也可以把顶底两层的一起打开。 |
