Altium Designer如何绘制多边形焊盘

2019-2-15 11:08| 发布者:凡亿刘老师| 查看:4163| 评论:1

摘要:多边形焊盘

一;新建一个PCB文件(请注意,是PCB文件,而不是Library文件),然后根据数据手册,在TOPOverly层绘制出焊盘的形状,如下图:

二;切换到布线层(TOP或者BOTTOM)选中整个TOPOverly的外形,执行Tools->Convert->Create Region From Selected Primitives,如此就得到了不规则形状,如下图:

三;创建一个PCBLibrary,讲上面的绘制的不规则铜片复制到PCB Library里面的TopLayer层,并且选中全部的不规则焊盘,分别对齐复制到Top pasterTop Solder,如下图:

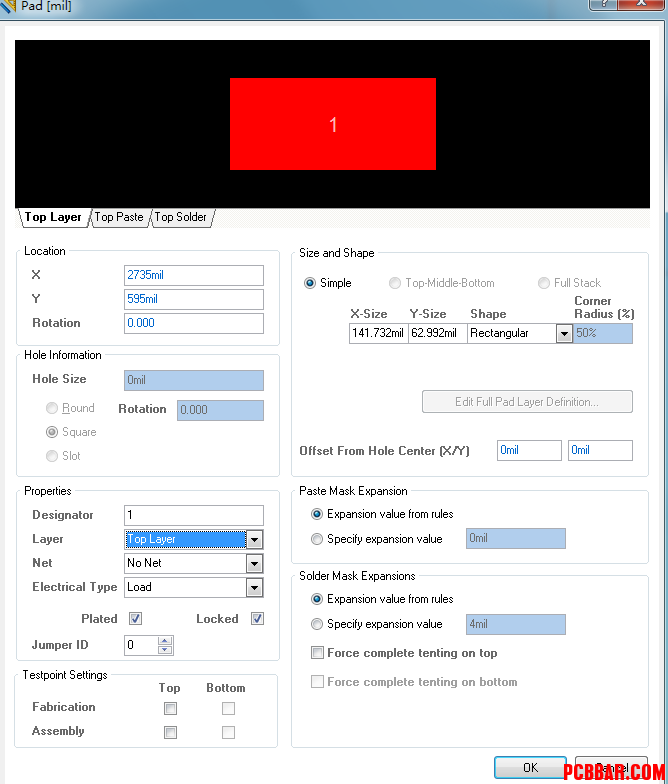

四;添加焊盘到每个不规则焊盘上,如下图:

@
