如何隐藏或显示某一个网络的飞线

2019-2-16 17:19| 发布者：凡亿刘老师| 查看：1774| 评论：0

摘要：隐藏或显示某一个网络的飞线

很多时候我们在布线的时候会隐藏某一个网络的飞线，这样可以看清楚一点，例如GND或者某个电源的网络;下面就为大家介绍两种隐藏飞线的方法。

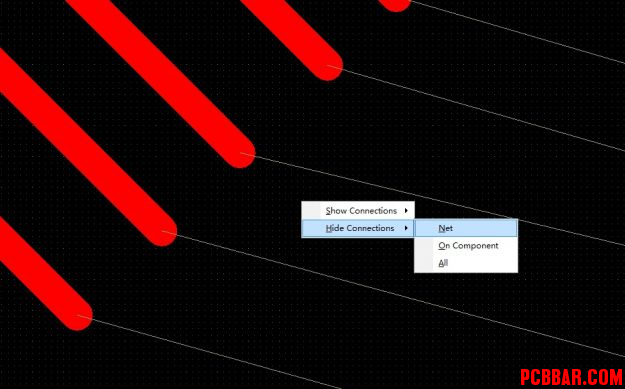

方法一：按下快捷键N，如图所示：

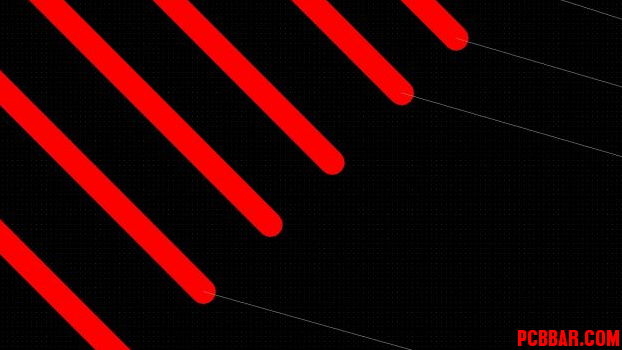

选择Hide Connections—Net,然后鼠标变成十字光标后，点选你要隐藏的网络即可，如果要恢复显示，只要选择Show Connections—Net,然后点选要显示的网络即可。隐藏网络后效果后，如下图：

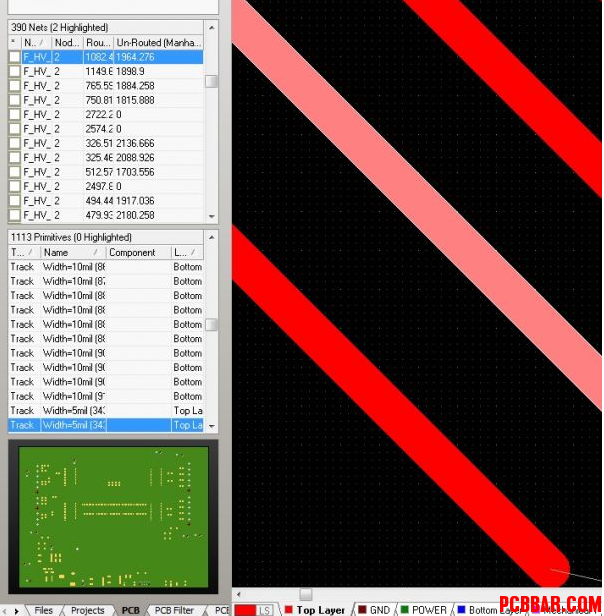

方法二：点选PCB里面Net Class中，你所要隐藏飞线的网络，如图：

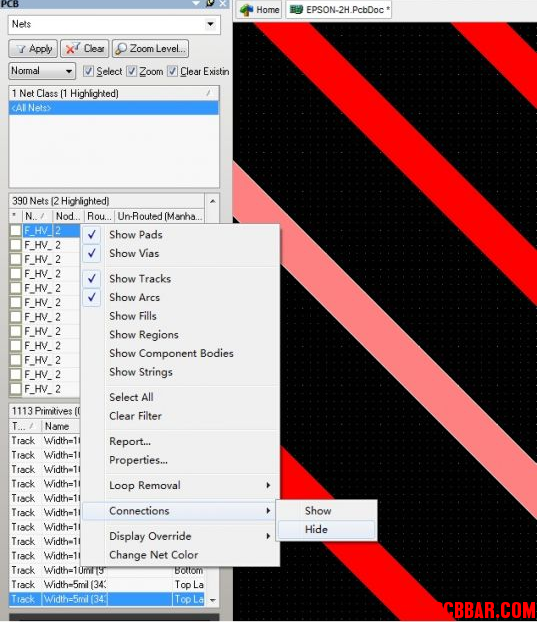

右击，点击Connection—Hide,即可隐藏你选中网络的飞线，如果要显示飞线，右击选择Connection—Show,即可。

@
