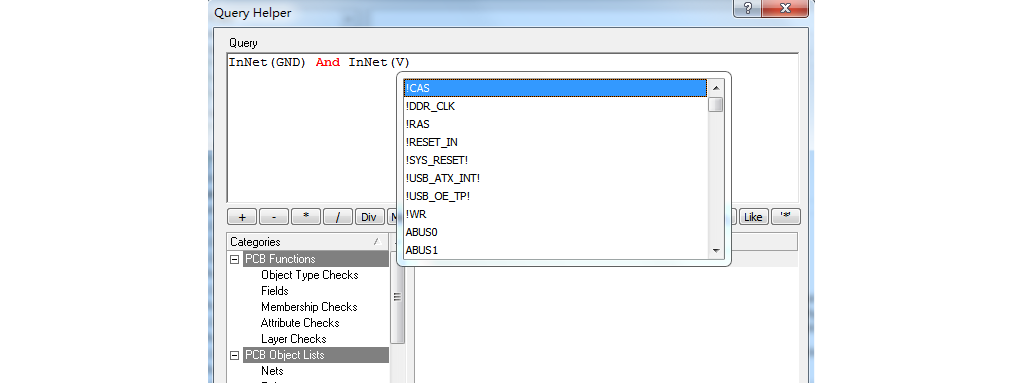

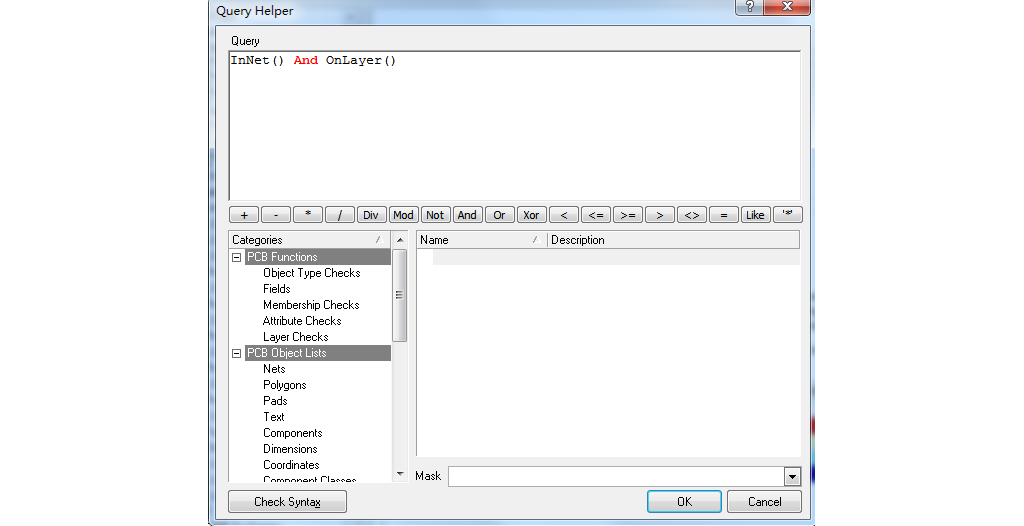

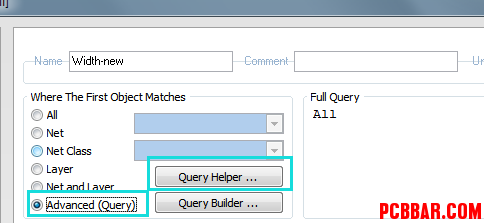

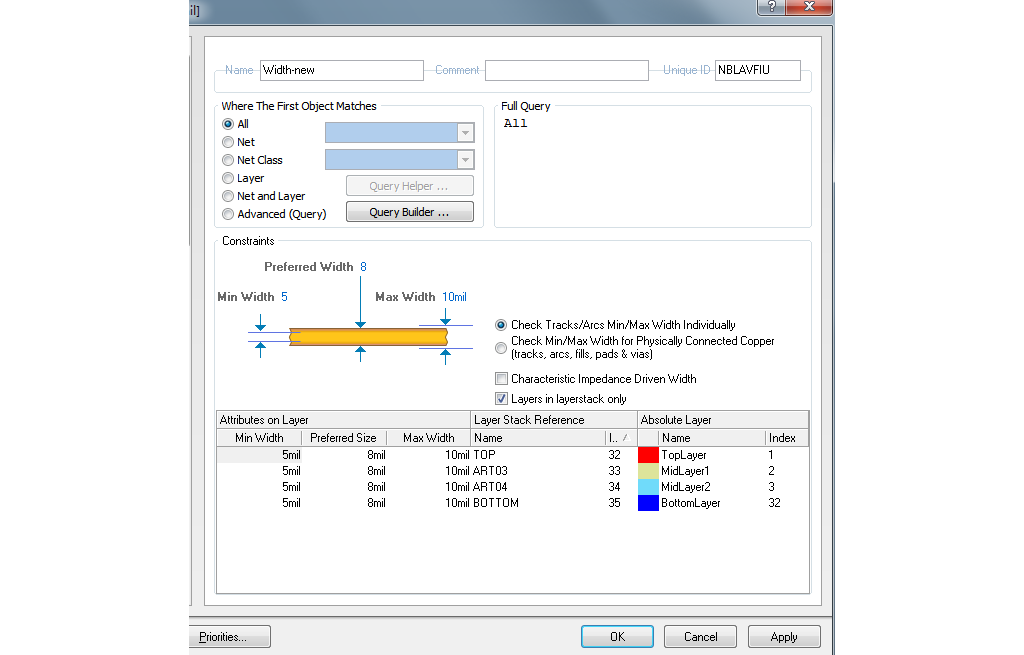

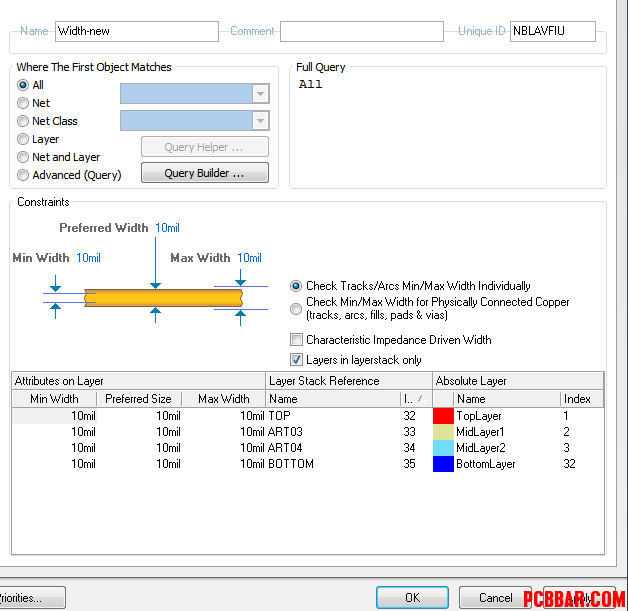

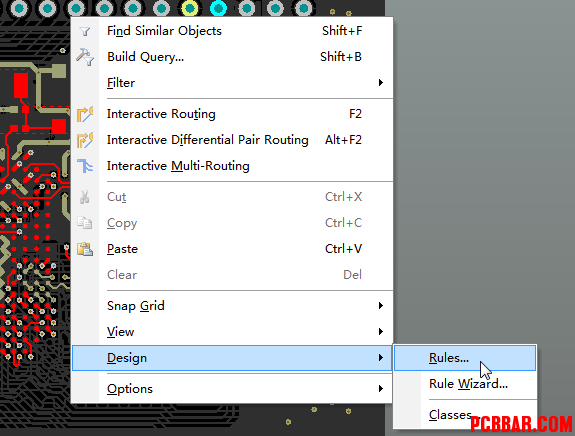

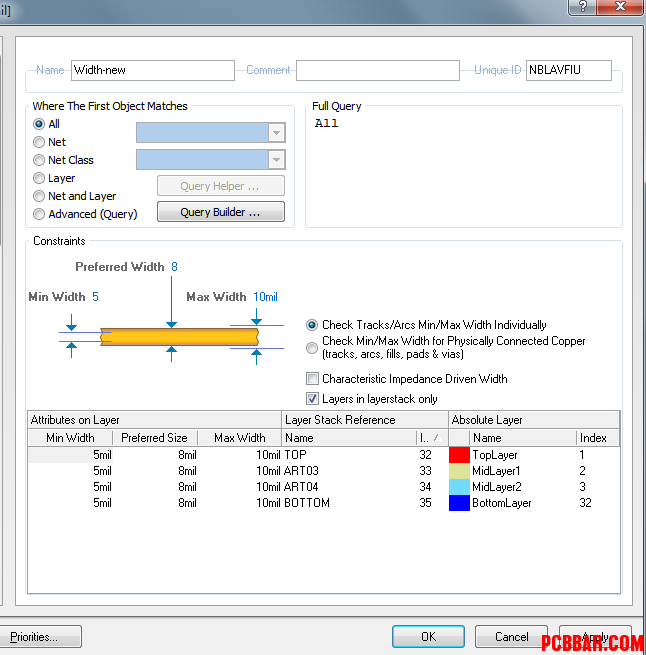

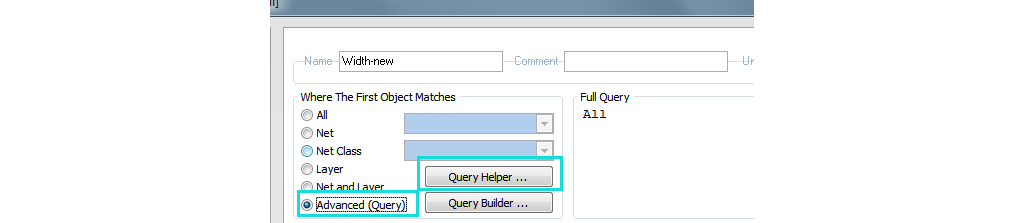

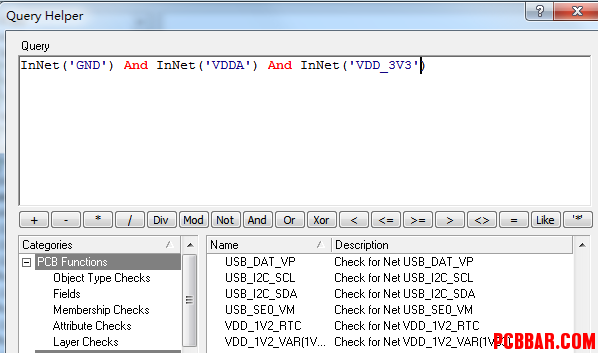

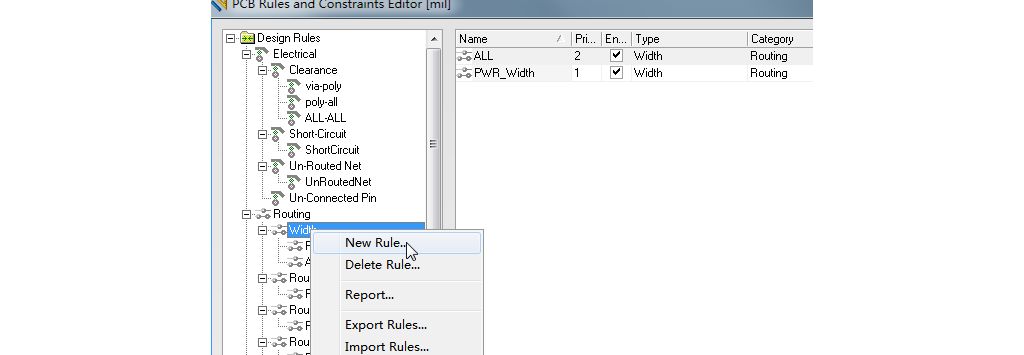

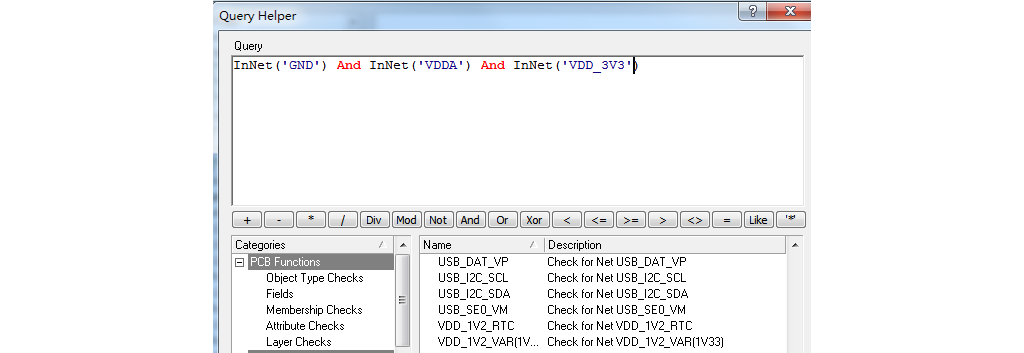

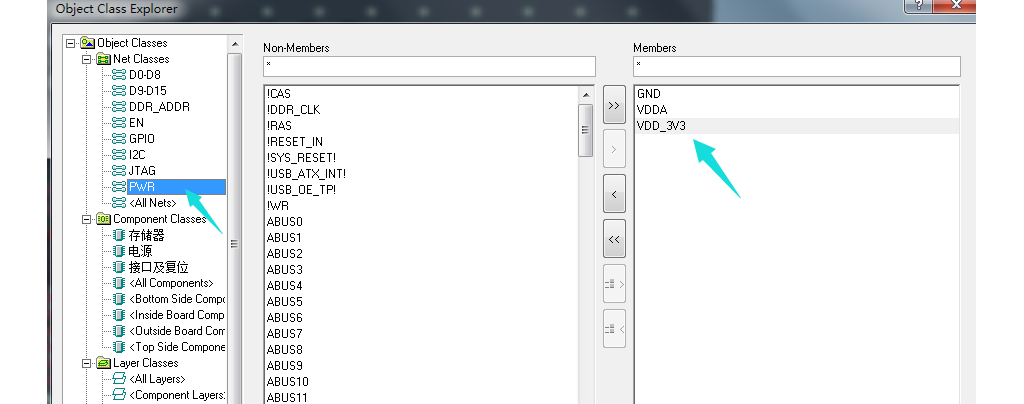

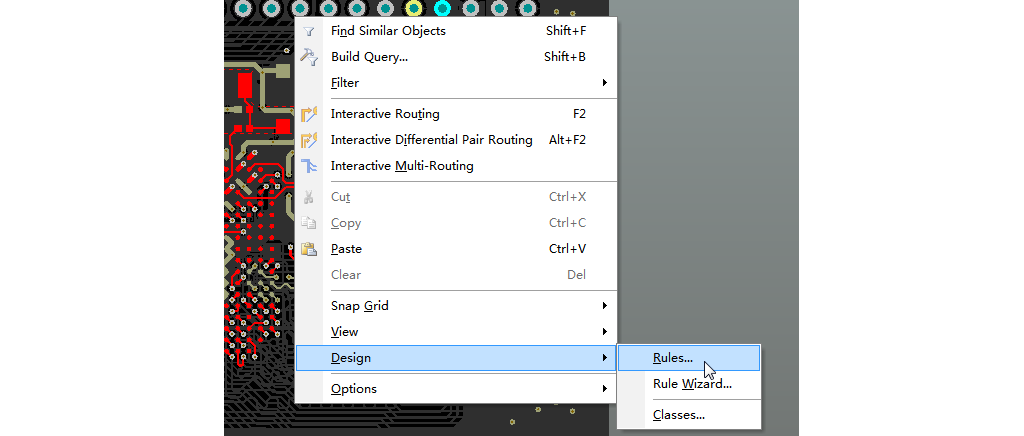

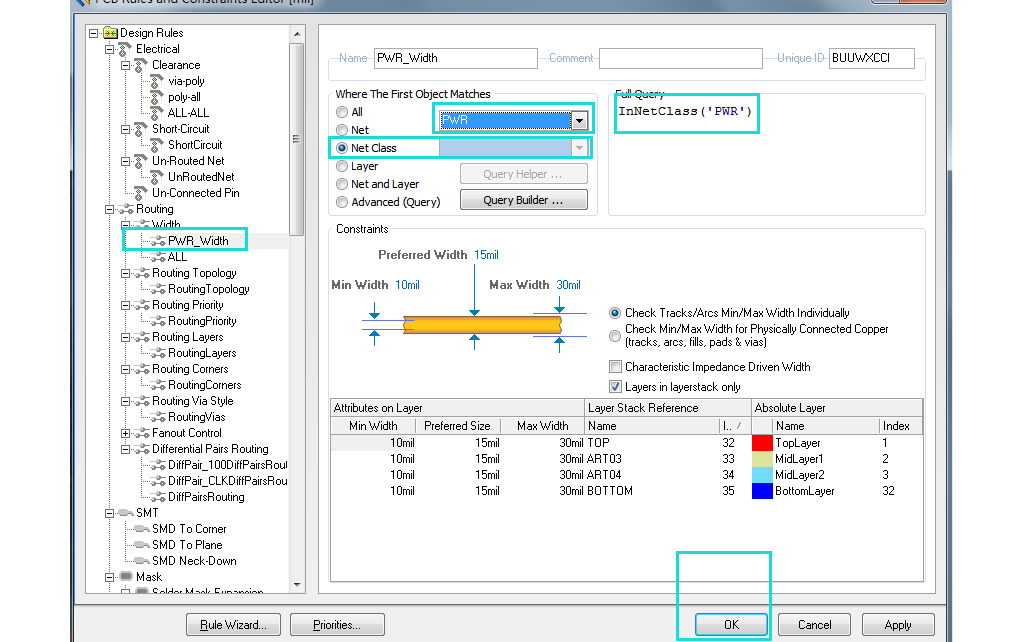

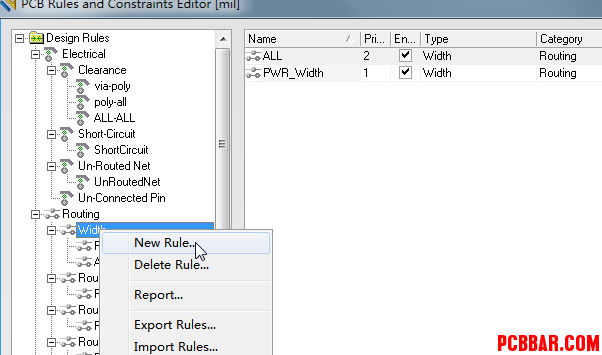

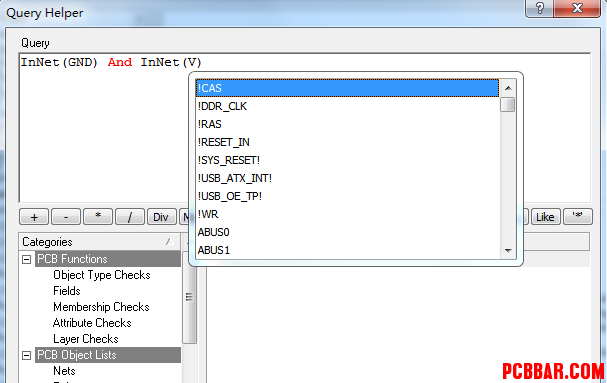

在pcb设计的时候,很多时候需要一些网络的线是基本一样的,如果一个网络对应一个规则,少数几个还好,那10个甚至几十个;这样需要的规则太多,对设计非常不利,下面就来教教大家如何设置多个网络的规则。 我们以VDD3V3,VDDA,GND 为例来讲解方法。 方法一:建立CLASS 1.执行菜单Design→Classes....(快捷键DC),将这3个网络建立一个class。 2.执行菜单命令Design→Rules(快捷键DR),进入规则设置栏;新建个线宽规则,在规则设置栏选择“ net class”,选择对应的class;这样这个class内的所有网络的线宽都受这个规则约束。 方法二:使用 AD 自带的”编程语言”设定规则: 1.选择菜单Design→Rules(快捷键DR),进入规则设置栏;或者pcb界面右键进入规则。 2.Routing ‐> Width ,新建立线宽规则; 3.进入刚刚新建的规则,界面如下: 4.对线宽值进行修改,修改后界面如下; 5.Advanced→Query Helper 6.打开后界面如下,在以下文本框内,可以编写规则语句; 7.在框内加入如下语句(基本上打出首字母就会有相应提示的); 8.完整语句如下: 这样,保存退出后,VDD3V3,VDDA,GND 等线的大小就是以上设定的大小了。 注:建议使用第一种建立class方法,第二种编程语言方式有点繁琐,且容易出错。 |
