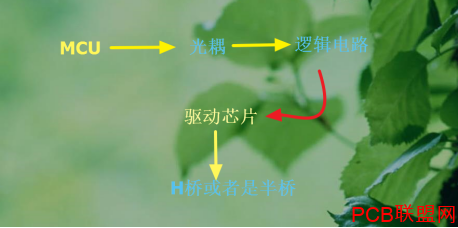

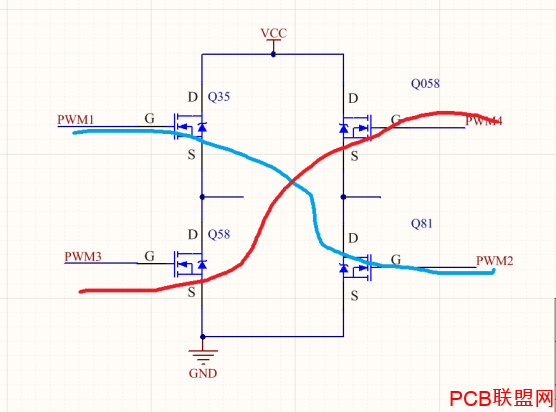

我们常用的电机驱动有半桥驱动和全桥驱动,通常我们也会搭配我们的驱动芯片和NMOS和PMOS来建立全桥和半桥驱动电路。 PWM1 PWM2 PWM3 PWM4 1 1 0 0 正向 0 0 1 1 反向 通过控制UGS的导通导通压降来实现电机的正反转的实现。 Mcu输出控制信号,同时我使用光耦进行隔离,同时光耦连接我们的数字逻辑电路,通过逻辑来控制我们的驱动芯片,进一步使用我们的驱动芯片来驱动我们的H桥和半桥。 该电路是一个模型,我们可以通过选型mos管可以得到所需的电压和电流,来实现我们的电机的驱动。
