Tone Board DIY HiFi USB声卡支持VIM系列及树莓派等

[复制链接]
Khadas_Ben 发表于 2018-7-20 18:16:36 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
Tone Board DIY HiFi USB声卡,是一款真正为音乐发烧友打造的Hi-Res级别的开发平台,既可以直接配合PC机使用,又可以配合市面上的开源单板机使用,比如VIMs系列开发板、树莓派等。Tone Board有两个版本,分别是VIMs Edition版本以及Generic Edition版本,ViMs Edition版本是具备排针座和FPC等接口方便扩展,方便适配现有的开发板使用;而Generic Edition版本一些接口没有贴片,更适合单独使用。
Tone board 采用了经典的 XMOS+DAC ES9038Q2M 的音频架构同时集成了3颗独立的高性能运放和4路超低相位抖动时钟,以及5路超低噪声线性稳压电源。连接接口包括2×RCAs 标准的2.0Vrms模拟线性输出(Line Out)以及 1×RCA 数字音频输入输出 (S/PDIF In or Out),可扩展接口包括:
    1、30-Pins FPC 连接器支持8通道模拟线性输出Line Out
    2、10-Pins FPC 连接器支持OLED屏幕拓展(需要配套VIMs)
    3、10-Pins FPC 连接器支持I2S数字音频接口(需要配套VIMs)
    4、40-Pins 2.54mm间距排针母座用来连接VIMs
    5、20-Pins 2.54mm间距贴片排针用来调试XMOS和VIMs
Maker 可以把Tone Board 当做一个外置HiFi声卡,通过USB Type-C 接口支持绝大多数多媒体终端,Tone Board 是比较理想的音频开发套件。

核心参数:
    1、THD+N (失真+噪声)≤ 0.000337%:Tone Board 有着非常优秀的 THD+N 参数,意味着基本上就听不到信噪比以外的声音失真;
    2、SNR (信噪比)≥ 120dB:信噪比越高意味着音频系统的声音越清澈,一般说来,Hi-Res 音频系统的信噪比需要大于110dB;
    3、DNR (动态范围)≥ 120dB:高动态范围使我们听到非常宽泛和唯美的声音同时,声场纵横交错,比较平均,空间感和层次感爆棚,犹如亲临演唱会现场;
    4、Crosstalk (通道分离度) ≥ 127dB:左右声道的分离度越高意味着我们可以听到相当震撼的立体声音效;
    5、Frequency Response (频率响应)± 0.08dB:Tone Board 能够在各个频点输出足够稳定且丰富的信号。对低频来说,低频下潜足够,不轰头也没躁感。对中频来说,人声靠前,齿音清晰,具有高清晰度和分离度。对高频来说,高频高亢不尖锐,通透中蕴含深度。
    5、采用率和兼容性:XMOS USB audio 确保坚如磐石的连接,选择 XMOS XU208 多核处理器,是为了确保系统的稳定性、功能性以及强大的可靠性。确定的是,Tone Board 和大多数音频源(PC和各种移动多媒体终端)连接都会非常稳定的工作。


Tone Board 用户手册https://docs.khadas.com/zh-cn/toneboard/UserManual.html/
硬件资料: https://docs.khadas.com/zh-cn/toneboard/HardwareDocs.html

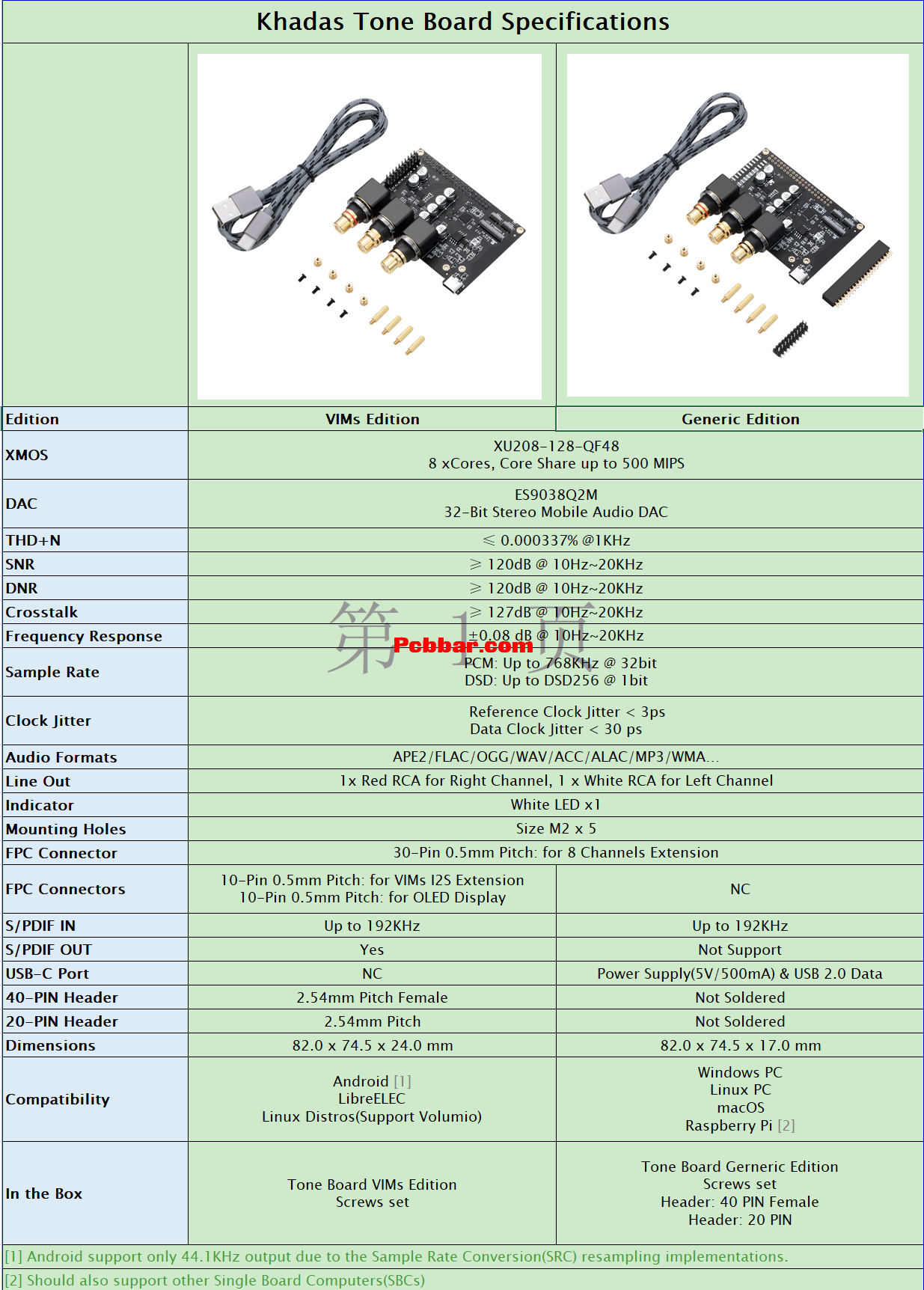

Spcs:

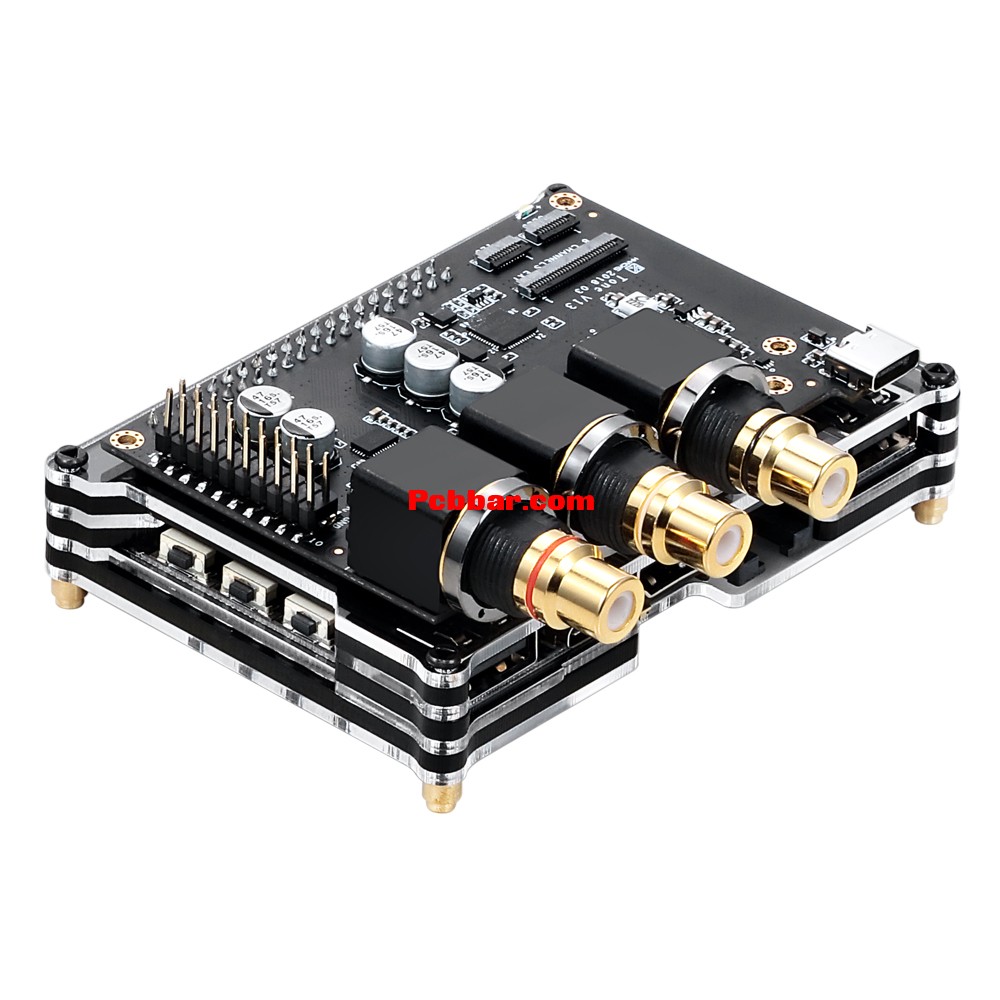

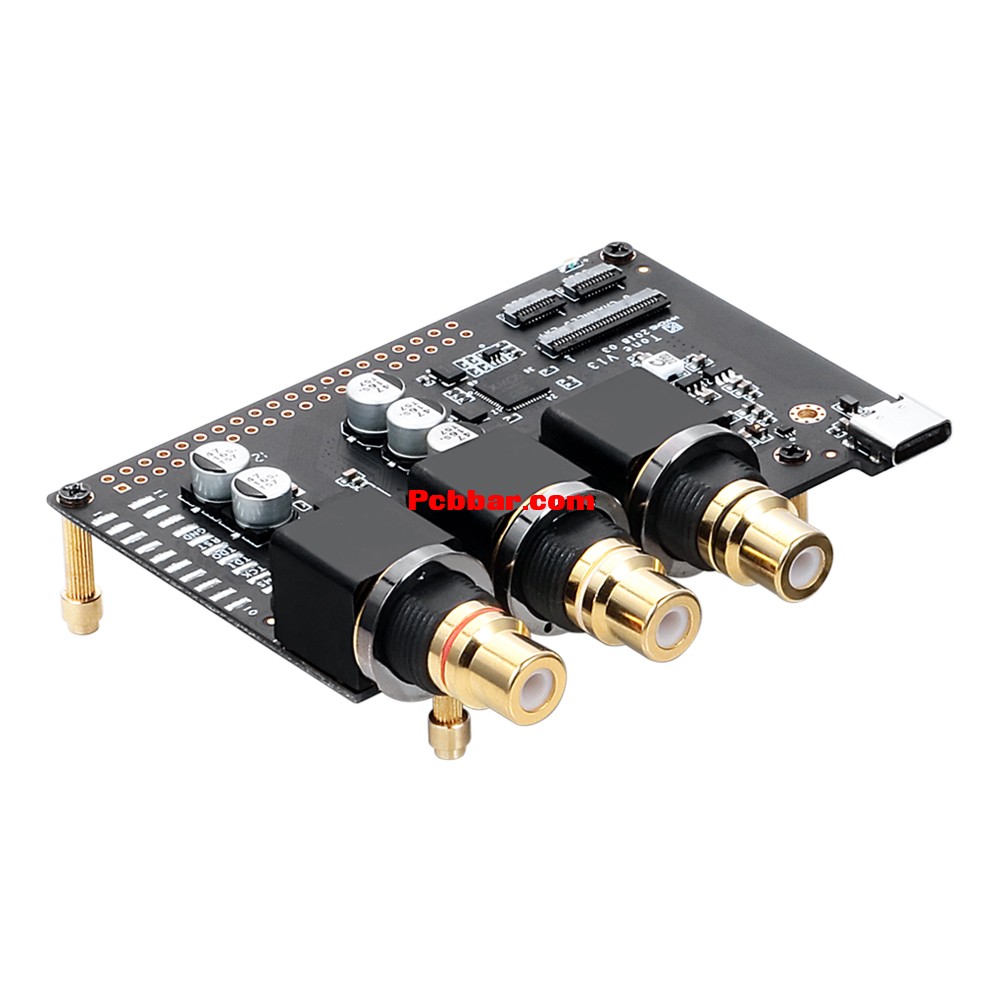

实物图片:













本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
