[PCB技术] Allegro怎么对元器件对齐

[复制链接]

2812

主题

4508

帖子

2万

积分

官网认证

Rank: 3Rank: 3

积分
25587

活跃会员热心会员推广达人优秀版主

发表于 2018-8-23 16:26:13 | 显示全部楼层 |阅读模式
allegro的16.6版本才有的新功能,操作如下:
选择操作模式,点击菜单栏setup-Application Mode,然后选择Placement Edit模式,进行操作;
然后Find面板勾选器件选项,symbols,进行器件的对齐;

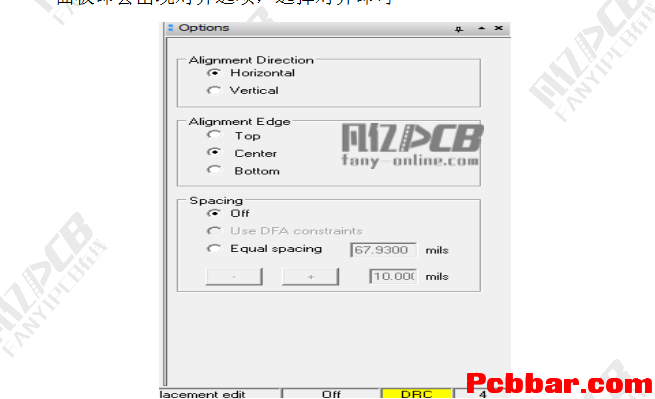

鼠标左键进行框选需要对齐的器件,然后单击鼠标右键,选择器件对齐,options面板即会出现对齐选项,选择对齐即可
第二种对齐方式:运用Cadence Allegro二次开发的skill进行对齐,分享的skill在以下链接进行下载:
为了帖子防沉,请点击回复帖子查看更多内容
游客,如果您要查看本帖隐藏内容请回复

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
使用前请您先阅读以下条款:
1、转载本站提供的资源请勿删除本说明文件。

2、分享技术文档源自凡亿教育技术验总结分享!
3、表述观点仅代表我方建议,不对直接引用造成损失负责!

--------------------------------------------------------------

更多技术干货文章推送,请关注 凡亿PCB 公众微信号!

该会员没有填写今日想说内容.
回复

使用道具 举报

36

主题

568

帖子

1454

积分

三级会员

Rank: 3Rank: 3

积分
1454
发表于 2020-2-3 22:03:11 | 显示全部楼层
感谢分享!!!!
回复 支持 反对

使用道具 举报

0

主题

40

帖子

202

积分

一级会员

Rank: 1

积分
202
发表于 2020-7-16 06:28:43 来自手机 | 显示全部楼层
不知道还有这个作用,谢谢
回复 支持 反对

使用道具 举报

0

主题

60

帖子

236

积分

一级会员

Rank: 1

积分
236
发表于 2021-11-25 23:33:55 来自手机 | 显示全部楼层
不错不错不吃,学习了
