1、定义
通用串行总线(英语:Universal Serial Bus,缩写:USB)是连接计算机系统与外部设备的一种串口总线标准,也是一种输入输出接口的技术规范,被广泛地应用于个人电脑和移动设备等信息通讯产品,并扩展至摄影器材、数字电视(机顶盒)、游戏机等其它相关领域。最新一代是USB 3.1,传输速度为10Gbit/s,三段式电压5V/12V/20V,最大供电100W ,新型Type C插型不再分正反,如图1所示,展示了几种常用的USB接口实物,这类型USB接口广泛应用于MID的产品中。
图1 常用USB接口
常用USB有如下两种不同的定义,如表1所示,根据需要选取相应类型的USB。

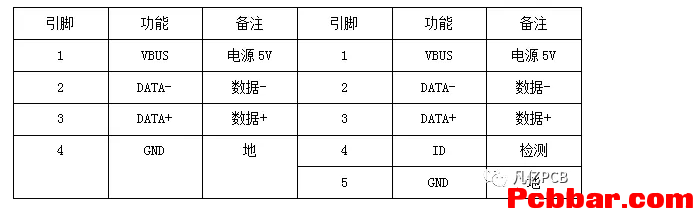

表1 USB管脚定义
2 USB接口布局布线要求
1)USB接口靠近板边放置,并伸出板边一定位置,方便插拔;
2)ESD、共模电感器件靠近USB接口,放置的顺序是ESD-共模电感-阻容;同样的注意ESD和USB的距离,留有1.5mm的间距,考虑后焊的情况,如图2所示。
图2 USB的布局
