在Altium Designer 6 进行PCB的拼板操作

凡亿刘老师

对不起各位 发错资料了 这是06板的，高版本可以跳过前面的步骤。

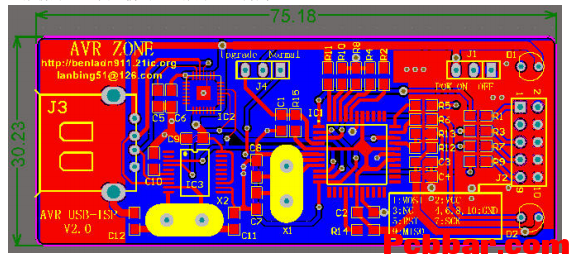

[size=12.0000pt]一．下图是一张我们要作为范例的PCB图。尺寸是75.18mm x 30.23mm.待会我们要在一张新的PCB图里拼出2x2张的PCB阵列。

二．使用File面板里的New from template的PCB Hoard Wizard向导建立一个尺寸为160mm x 65mm的矩形PCB，2层的信号层，

无电游层，通孔。

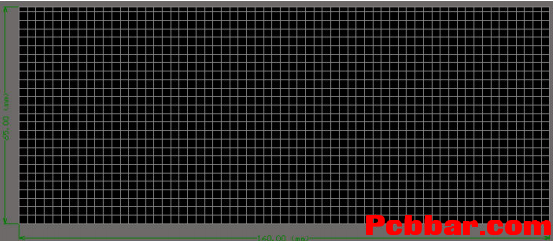

三．使用向导建立好的PCb如下。并保存到当前工程。

四．执行Place\Embedded Board Array.在Embedded B0ard Array窗口中输入长、宽,一般这个参数梢微比板子的实际尺寸大一些，

为了帖子防沉，请点击回复帖子查看更多内容
