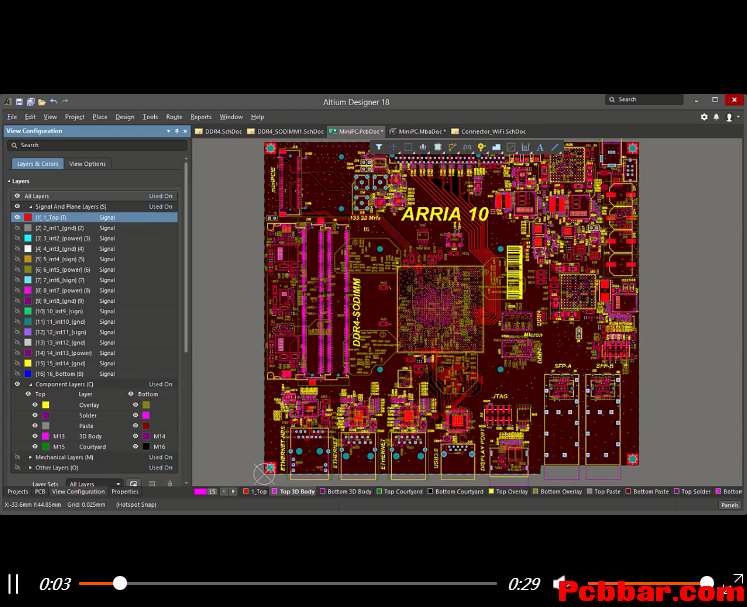

Altium designer18 入门速成实战124讲视频教程本套AD18入门课程是一套适合新手的速成实战课程，真真正正的一线高级pcb设计工程师全程录制的实战视频教程，来自真实的实战案例，每套视频都配带案例素材，可极大方便实战，完美解决AD18使用全部问题。
课程内容：

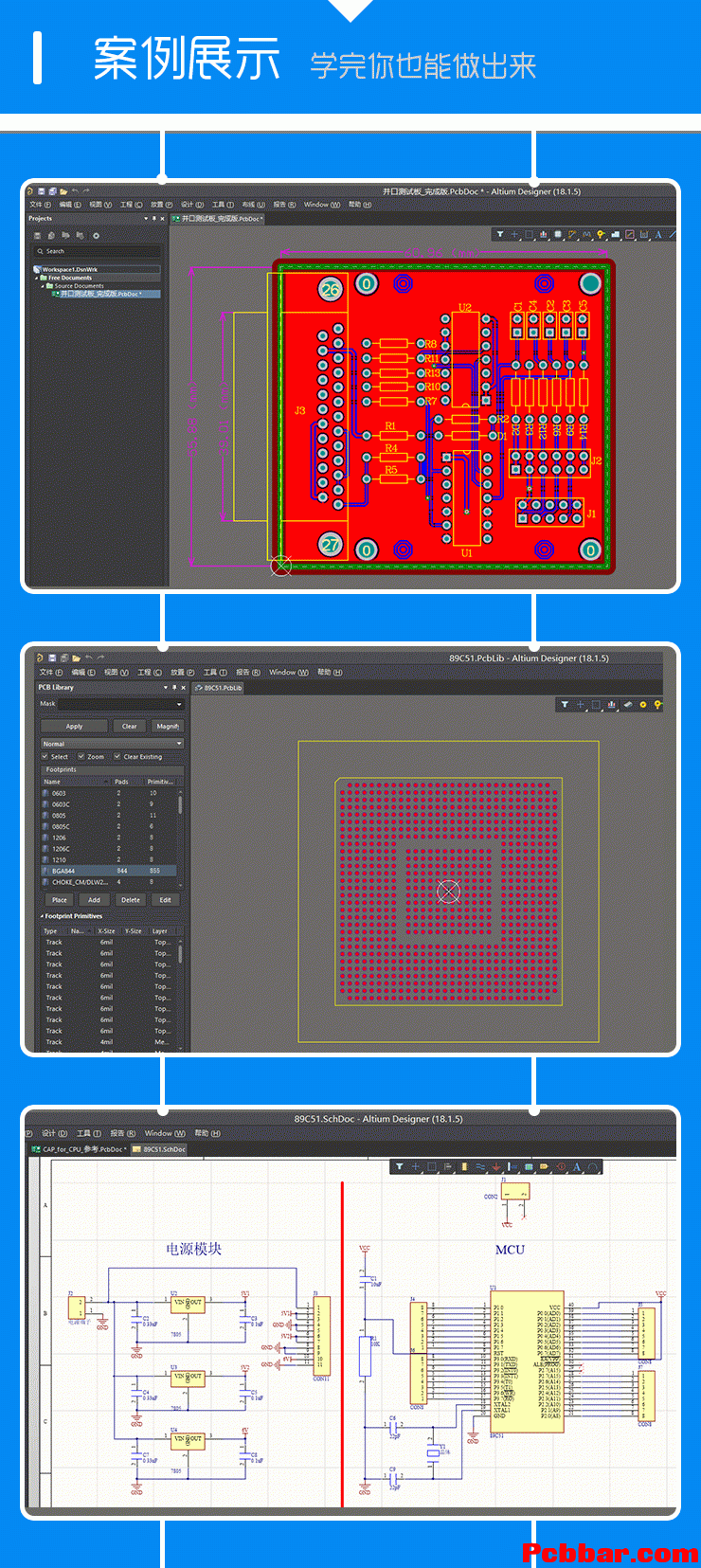

课程总体介绍原理图库设计，原理图设计，系统安装及综合设置，元件库创建，原理图的绘制，PCB库的设计，PCB流程化设计常用操作，Altium高级设计技巧及应用。
Altium极坐标的应用

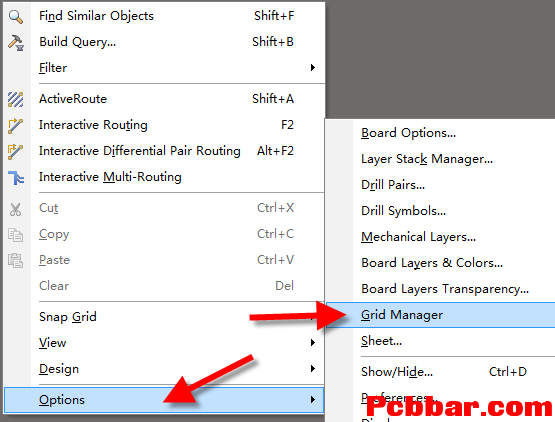

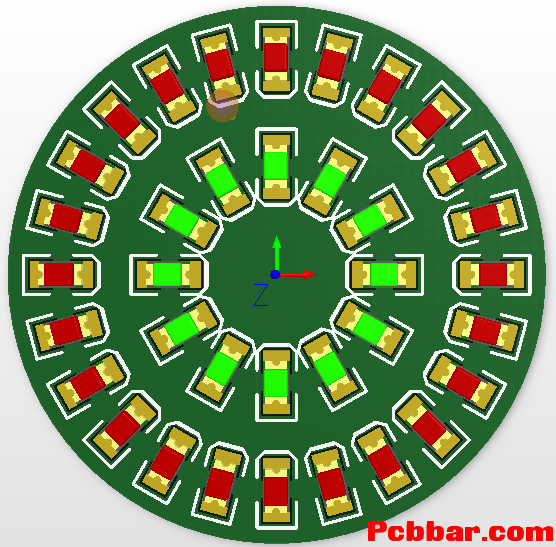

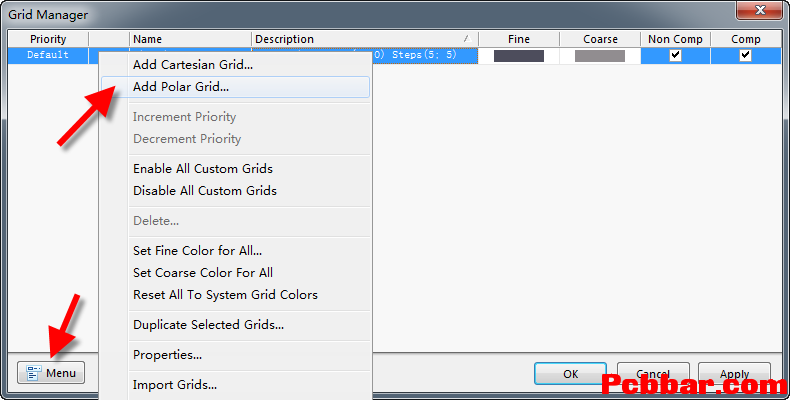

如图13，在 pcb设计行业当中，特别是LED灯板行业，我们需要对LED灯珠进行圆弧等间距进行排列，如果我们每个器件都以计算清楚其坐标再进行放置的话会非常繁琐，那么我们有什么好的办法没有呢，Altium提供了一个非常简单的解决方案—极坐标 图13 常见的LED灯板 图14 格点命令 1、新建一个PCB文件，执行快捷键“EOS”在PCB空白处设置一个原点，在空白处单击右键选择执行“Options-Grid Manager”（快捷键“OG ”），进入格点管理器。 2、如图15，格点管理器中，默认存在一个全局格点，我们不去管它，点击其左下角的“Menu”选项，选择添加“Add Polar Grid...”添加极坐标命令。 图15 添加极坐标 1、双击添加的极坐标项，进入极坐标设置窗口，如图16所示，我们以一个半径为500mil的圆弧极坐标为例极性说明： ● Settings 设置 Ø Name可以设置极坐标名字； Ø Unit 单位设置 ● Steps 设置 Ø Angular Step 这个是器件放置的旋转角度设置 Ø Radial Step 这个是器件第一圈和第二圈的间隔设置 ● Origin设置 极坐标原点设置 ● Angular Range设置 Ø Start Angle 极坐标的起始角度 Ø END Angle 极坐标的终止角度 ● Radial Range Ø Min 极坐标的起始半径值 Ø Max 极坐标的终止半径值
|
