详解怎样使用SI9000软件进行阻抗计算

admin · 发表于 2018-10-27 14:31:13

详解怎样使用SI9000软件进行阻抗计算

   随着PCB信号切换速度不断增长,当今的pcb设计厂商需要理解和控制PCB迹线的阻抗。相应于现代数字电路较短的信号传输时间和较高的时钟速率, PCB迹线不再是简单的连接,而是传输线。

   在实际情况中，需要在数字边际速度高于1ns或模拟频率超过300Mhz时控制迹线阻抗。PCB迹线的关键参数之一是其特性阻抗 (即波沿信号传输线路传送时电压与电流的比值)。印制电路板上导线的特性阻抗是电路板设计的一个重要指标,特别是在高频电路的PCB设计中,必须考虑导线的特性阻抗和器件或信号所要求的特性阻抗是否一致,是否匹配。所以在PCB设计中我们就必须考虑到阻抗匹配的概念对设计的走线线宽进行计算! ! 是高速设计的必备环节

   层和阻抗设计在每个高速PCB设计当中都需要用到,很多网友老是在问我的板子的走线需要走多宽?差分线的线宽和间距怎么走?我怎么知道他是控制多少阻抗?此视频就是针对这些问题进行解答,并进行实例演示。视频讲解了常见的叠层阻抗模型及列出来了常见板材的芯板(Core)厚度、PP片厚度参数,讲解了如何正确的选择模型并根据阻抗要求计算线宽和间距大小。

   6层板的阻抗计算是一个比较典型的节点,作者选此案例对大家进行一个详尽的讲解 ,这样大家也不用老是纠结自己板子的走线线宽间距的情况了,视频提供的案例大家可以多计算练习下,然后和我们视频讲解的对比一下,不懂的可以直接问我们。

   学习完我们的视频之后,可以加入到我们的售后服务群,方便大家技术交流和我们的售后技术，视频的案例完成了的和没完成的都可以找客服索要,方便自己练习之用!同时也可以认识更多行业的朋友,为自己拓宽下人脉,最后祝各位学习的朋友新的一年梦想成真,赚到更多钱,完成自己新一年定的目标,学习是对自己的投资,学会PCB设计可以对自己的工资或者事业都有很大的促进作用的,如果再不努力2017年又到来，给自己定个目标吧 !

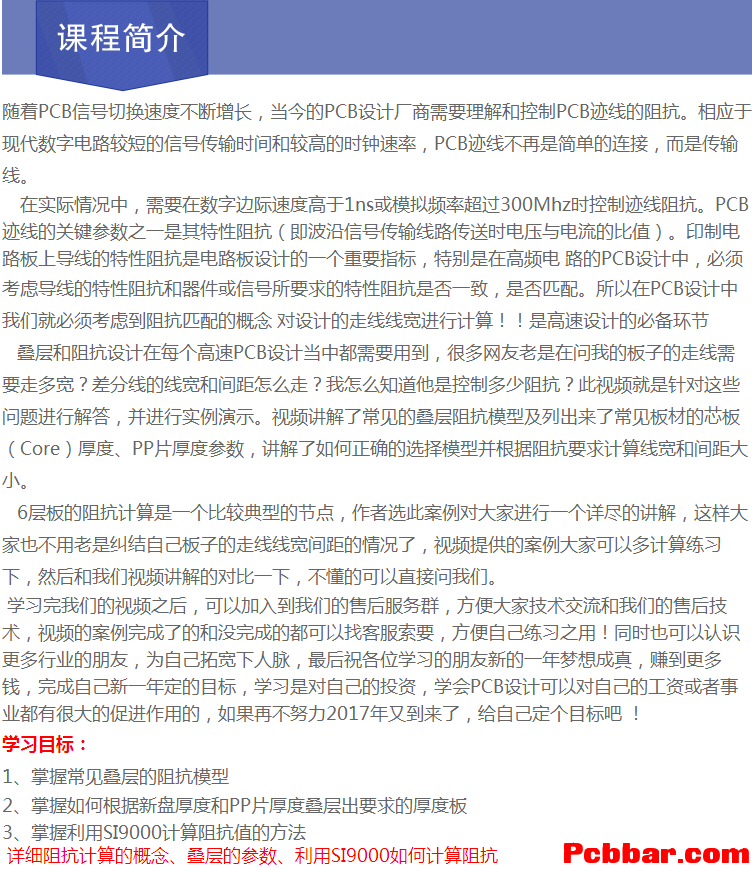

   学习目标:
   1、掌握常见叠层的阻抗模型
   2、掌握如何根据新盘厚度和PP片厚度叠层出要求的厚度板    3、掌握利用SI9000计算阻抗值的方法

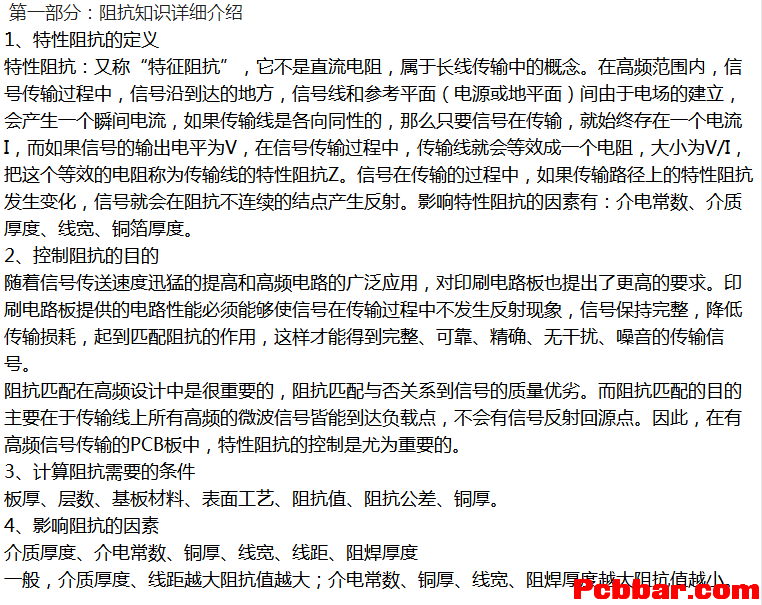

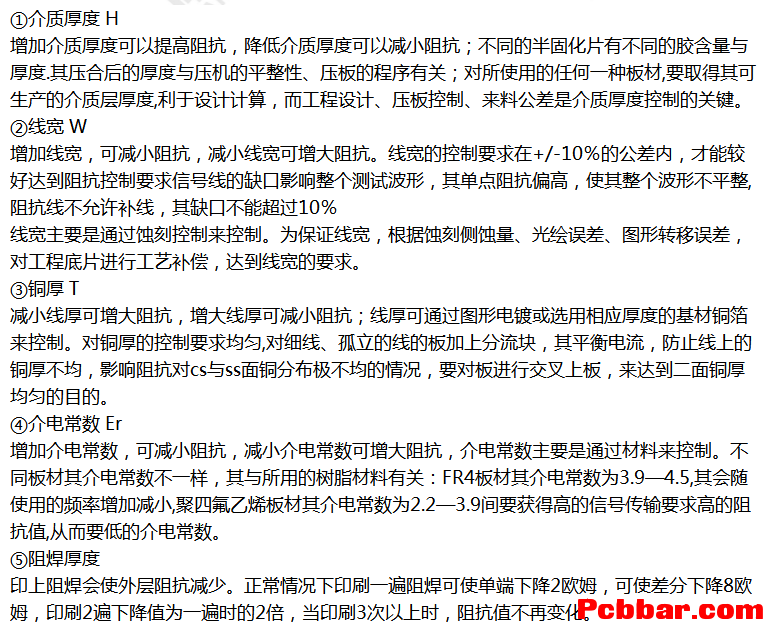

   详细阻抗计算的概念、叠层的参数、利用SI9000如何计算阻抗

ALL 1.png
