阻焊层：solder mask，是指板子上要上绿油的部分；因为它是负片输出，所以实际上有solder mask的部分实际效果并不上绿油，而是镀锡，呈银白色！

助焊层：paste mask，是机器贴片时要用的，是对应所有贴片元件的焊盘的，大小与toplayer/bottomlayer层一样，是用来开钢网漏锡用的。

要点：两个层都是上锡焊接用的，并不是指一个上锡，一个上绿油；那么有没有一个层是指上绿油的层，只要某个区域上有该层，就表示这区域是上绝缘绿油的呢？暂时我还没遇见有这样一个层！我们画的PCB板，上面的焊盘默认情况下都有solder层，所以制作成的PCB板上焊盘部分是上了银白色的焊锡的，没有上绿油这不奇怪；但是我们画的PCB板上走线部分，仅仅只有toplayer或者bottomlayer层，并没有solder层，但制成的PCB板上走线部分都上了一层绿油。

疑问：“solder层相对应的铜皮层有铜才会镀锡或镀金”这句话是否正确？

这句话是一个工作在生产PCB厂的人说的，他的意思就是说：要想使画在solder层的部分制作出来的效果是镀锡，那么对应的solder层部分要有铜皮（即：与solder层对应的区域要有toplayer或bottomlayer层的部分）！现在：我得出一个结论：：“solder层相对应的铜皮层有铜才会镀锡或镀金”这句话是正确的！solder层表示的是不覆盖绿油的区域！

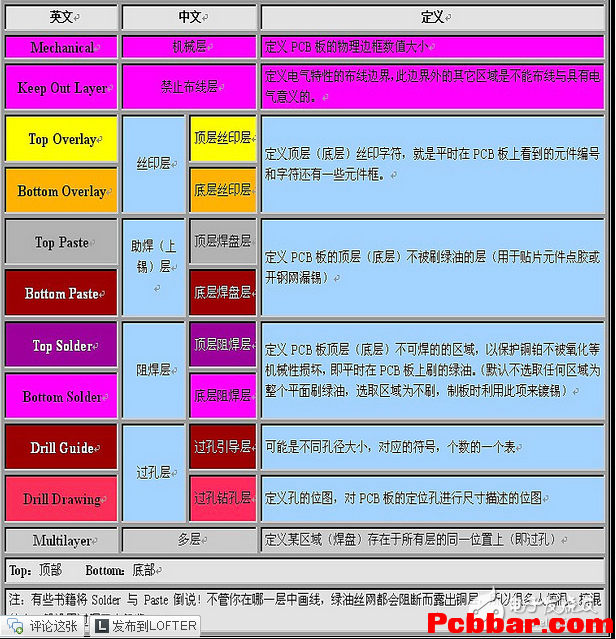

mechanical,机械层
keepout layer禁止布线层
top overlay顶层丝印层
bottom overlay底层丝印层
top paste,顶层焊盘层
bottom paste底层焊盘层
top solder顶层阻焊层
bottom solder底层阻焊层
drill guide,过孔引导层
drill drawing过孔钻孔层
multilayer多层
