[PCB技术] AD如何设置铜皮到板框的距离

  [复制链接]
发表于 2018-12-5 14:04:12 | 显示全部楼层 |阅读模式
本帖最后由 凡亿李蜇龙 于 2019-6-21 09:08 编辑

Altium Designed如何设置铜皮到板框的距离

最近很多朋友在群中提问,如何设置铜皮到板框的距离,下面就来分享下一些小技巧,希望能给大家一些帮助。
我使用的的AD9.4版本,但规则这一类的办法基本是通用的,所以就用9.4版本给大家演示。
方法一:建立相关的规则进行约束。

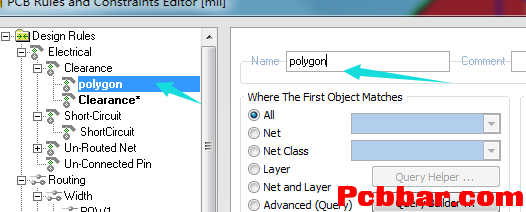

1. 快捷键DR,进入规则设置界面,.新建间距规则 并更改名字
2. 点击上面的“where the first object matches”框下面的高级旁边,点“Query Builder...”
3. 新窗口左边的“Condition Tuoe / 0Derator”点中出现的下拉框选择“object kind is”, 在右边的“条件值”选择“poly”然后确定
4. 设置框右边出现“Ispolygon”,将其改为“Inpolygon”,即第二个字母s改为n
注:34 步可以直接输入代码:inpolygon
为了帖子防沉,请点击回复帖子查看更多内容
游客,如果您要查看本帖隐藏内容请回复
以上就是我给大家介绍的两种方法,希望可以帮助到大家。

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
使用前请您先阅读以下条款:
1、转载本站提供的资源请勿删除本说明文件。

2、分享技术文档源自凡亿教育技术验总结分享!
3、表述观点仅代表我方建议,不对直接引用造成损失负责!

--------------------------------------------------------------

更多技术干货文章推送,请关注 凡亿PCB 公众微信号!

回复

使用道具 举报

0

主题

116

帖子

476

积分

一级会员

Rank: 1

积分
476
发表于 2018-12-5 14:32:38 | 显示全部楼层

回复 支持 反对

使用道具 举报

3

主题

243

帖子

1160

积分

三级会员

Rank: 3Rank: 3

积分
1160
发表于 2018-12-5 14:38:02 | 显示全部楼层
感谢分享,学习学习
回复 支持 反对

使用道具 举报

0

主题

70

帖子

348

积分

一级会员

Rank: 1

积分
348
发表于 2018-12-5 14:58:13 | 显示全部楼层
还没用过单独设置到边框的,看看
回复 支持 反对

使用道具 举报

0

主题

64

帖子

255

积分

一级会员

Rank: 1

积分
255
发表于 2018-12-5 15:05:51 | 显示全部楼层
回复 支持 反对

使用道具 举报

1

主题

30

帖子

168

积分

一级会员

Rank: 1

积分
168
发表于 2018-12-5 15:11:58 来自手机 | 显示全部楼层
还没学到,先看看
回复 支持 反对

使用道具 举报

3

主题

86

帖子

407

积分

一级会员

Rank: 1

积分
407
发表于 2018-12-5 15:12:48 | 显示全部楼层
每天学习一个技巧,日积月累你也是专家!
回复 支持 反对

使用道具 举报

11

主题

524

帖子

2835

积分

季度会员

Rank: 3Rank: 3

积分
2835
发表于 2018-12-5 16:16:53 | 显示全部楼层
虽然设置过,继续学习
回复 支持 反对

使用道具 举报

32

主题

719

帖子

3597

积分

四级会员

Rank: 4

积分
3597
发表于 2018-12-5 16:31:52 | 显示全部楼层
6666666666
回复 支持 反对

使用道具 举报

4

主题

572

帖子

2878

积分

三级会员

Rank: 3Rank: 3

积分
2878
QQ
发表于 2018-12-5 17:12:54 | 显示全部楼层
感谢分享  谢谢
回复 支持 反对

使用道具 举报
