如何使用AD18快速给PCB增加3D效果图

给PCB增加3D效果的好处，主要有这2个优点：

1. 不用做PCB实物，就可以基本看到接近实物的显示效果；

2.可以用来验证器件的封装问题、摆放方式问题、甚至更高级的可以配合外壳图进行1:1 测试，是否存在结构上的问题。

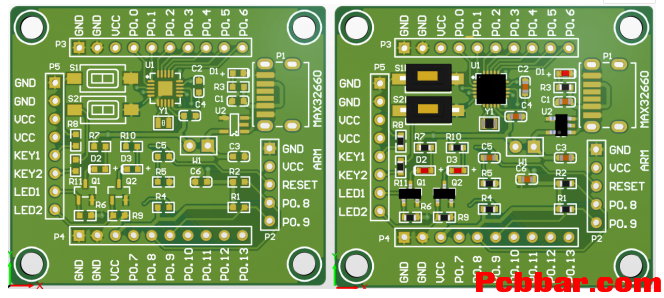

看下面这两个图（左边是普通的效果图，右边是增加部分器件的3D后的效果图）：

AD18快速给PCB增加3D效果图的方法：

第一步：自己设计3D器件图文件或下载现有的3D器件图文件。

前者，难点较大，需要有机械绘图功底，但可以做出自己需要的3D效果、最灵活！目前可以设计3D图的软件有：SOLIDWORKS 、CATIA、DraftSight、Pro/ENGINEER、eDrawings、以及 AutoCAD。

后者，则简单多了。直接去网上下载库资料。

第二步：拿到3D器件图文件后，导入该库。

下面以导入QFN20 这个3D器件图为例：
