[PCB技术] 如何区分高速和低速

  [复制链接]
凡亿李蜇龙 发表于 2018-12-28 17:52:32 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
                                        如何区分高速和低速
要判断一个信号是否为高速信号首先要区分几个误区。
误区一:信号周期频率 FCLOCK 高的才属于高速设计
其实我们在设计时考虑的最高频率往往取决于信号的有效频率(亦称转折频率) Fknee

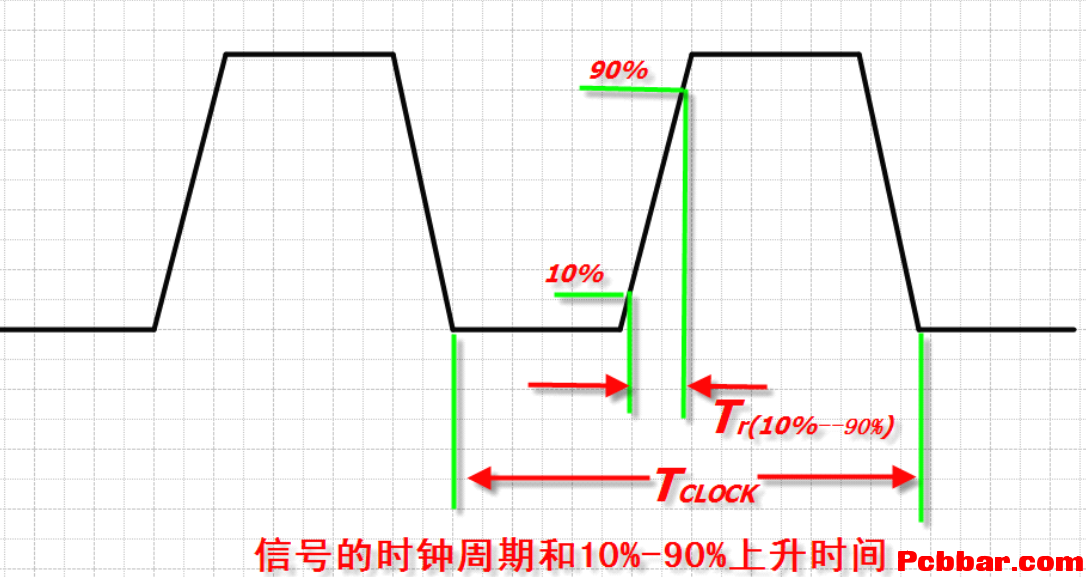

如上图信号周期频率与有效(转折)频率定义为:
FCLOCK Tclock = 1/(10% 90%) 0.5/ Fknee = Tr − (实际中多数信号而言)
为了帖子防沉,请点击回复帖子查看更多内容
游客,如果您要查看本帖隐藏内容请回复
例子:
信号 1111FCLOCK 100MHz,上升沿时间 2ns,走线长度 L 6in(英寸);
信号 2222FCLOCK 100MHz,上升沿时间 0.5ns,走线长度 L 6in(英寸)。
对于信号 1



对于信号2


其中:1mmmm=39.37 in
信号 1 的走线长为 6in,小于λknee1/6,因此可以视为非传输线;
信号 2 的走线长为 6in,大于λknee1/6,因此应视为传输线。

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
使用前请您先阅读以下条款:
1、转载本站提供的资源请勿删除本说明文件。

2、分享技术文档源自凡亿教育技术验总结分享!
3、表述观点仅代表我方建议,不对直接引用造成损失负责!

--------------------------------------------------------------

更多技术干货文章推送,请关注 凡亿PCB 公众微信号!
