altium designer使用PCB向导来创建PCB的方法

凡亿刘老师

Altium designer使用PCB向导来创建PCB的方法

具体操作如下：

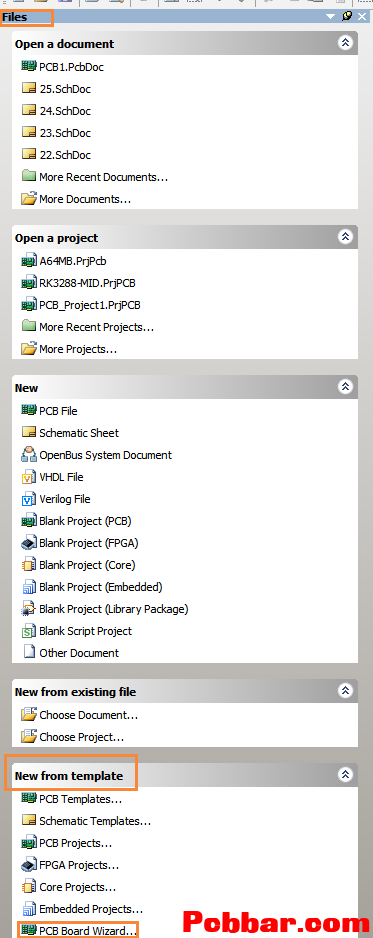

1. 在Files面板的底部的New from template单元，单击PCB Board Wizard创建新的PCB。如果这个选项没有显示在屏幕上，单击向上的箭头图标关闭上面的一些单元；

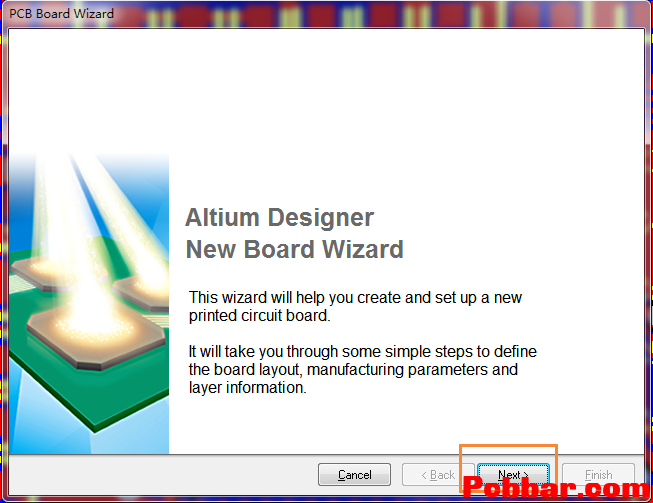

2. PCB Board Wizard打开，首先看见的是介绍页，点Next按钮继续；

3. 设置度量单位为英制(Imperial)；（1000 mils二1 inch(英寸)、1inch=2.54cm(厘米)）

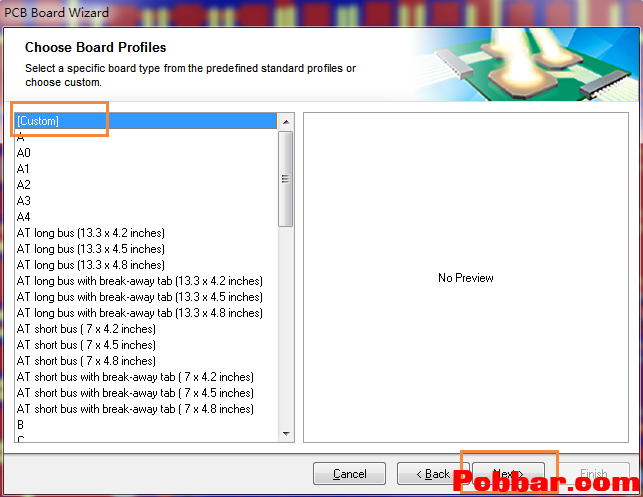

4. 向导的第三页可以选择要使用的板轮廓。我们就使用自定义的板子尺寸来示范，从板轮廓列表中选择Custom，单击Next 。

5. 进入了自定义板选项。我们就拿一个2 x 3 inch的板便足够了。选择Rectangular并在Width和Height栏键入2000和3000。取消Title Block&Scale, Legend String和Dimension Lines以及Corner Cutoff和InnerCutoff复选。

6.在这一页可以选择板子的层数，我们就建两个Signal Layers，不需要PowerPlanes，所以将Power Planes下面的选择框改为0。单击Next继续。

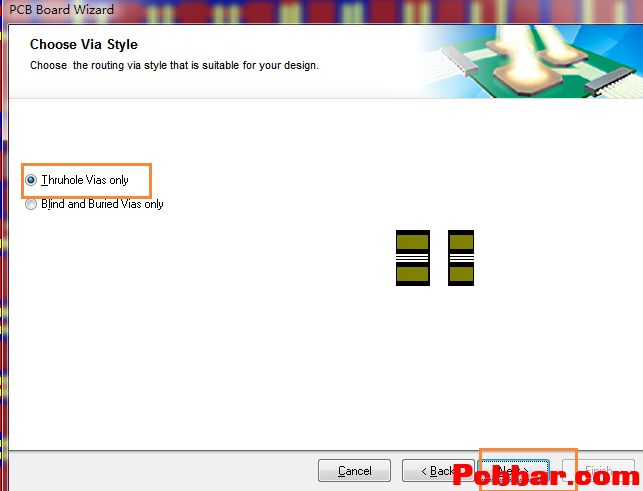

7.在设计中使用过孔((via)样式选择Thruhole Vias only，单击Next。

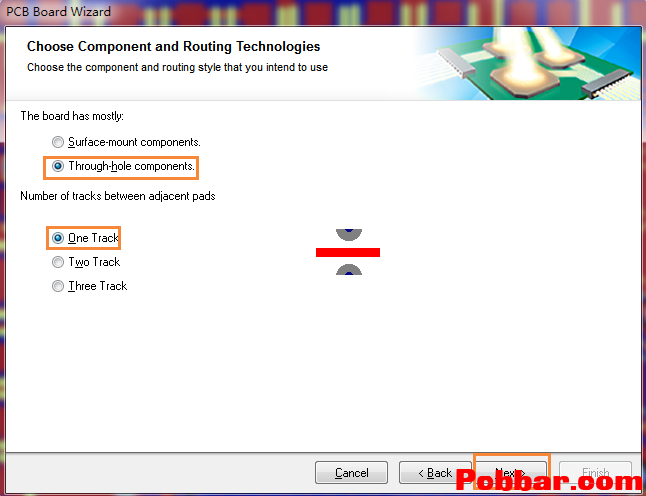

8. 接下来进入设置元件/导线的技术(布线)选项。选择Through-holecomponents选项，将相邻焊盘(pad) 间的导线数设为One Track。单击Next继续。

9. 进入设置一些设计规则，如线的宽度、焊盘的大小，焊盘孔的直径，导线之间的最小距离，在这里设为默认值；点Next按钮继续。

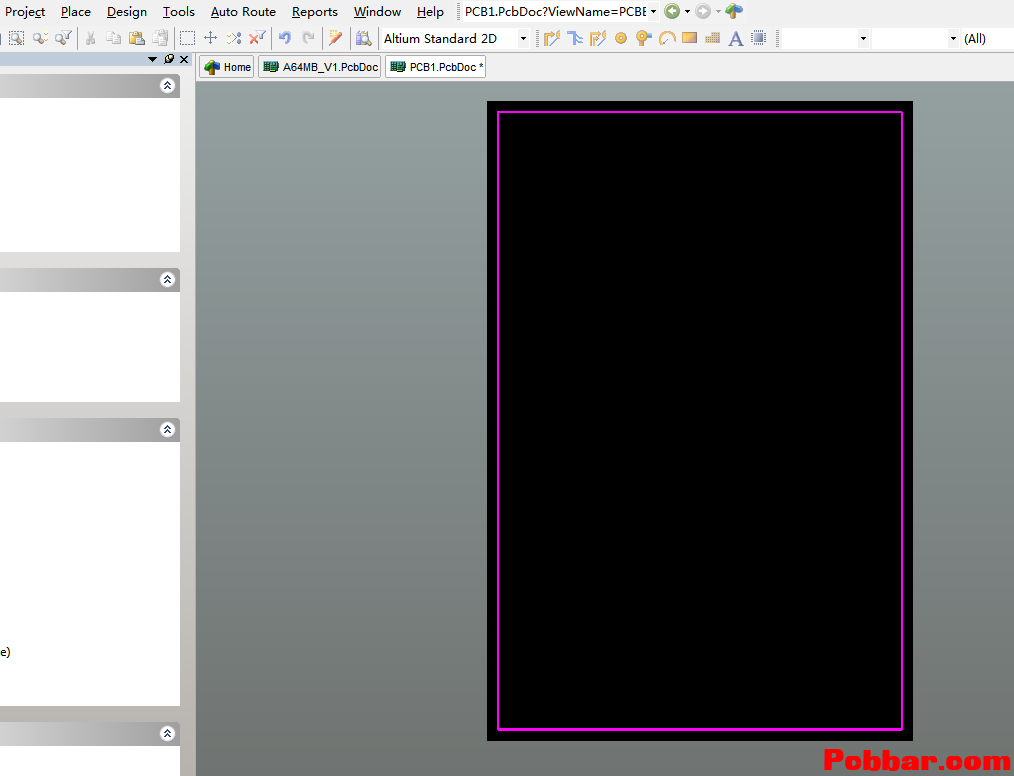

10.单击Finish按钮。PCB Board Wizard己经设置完所有创建新PCB板所需的信息。PCB编辑器现在将显示一个新的PCB文件，名为PCB1.PcbDoc；
