第三次作业
心得

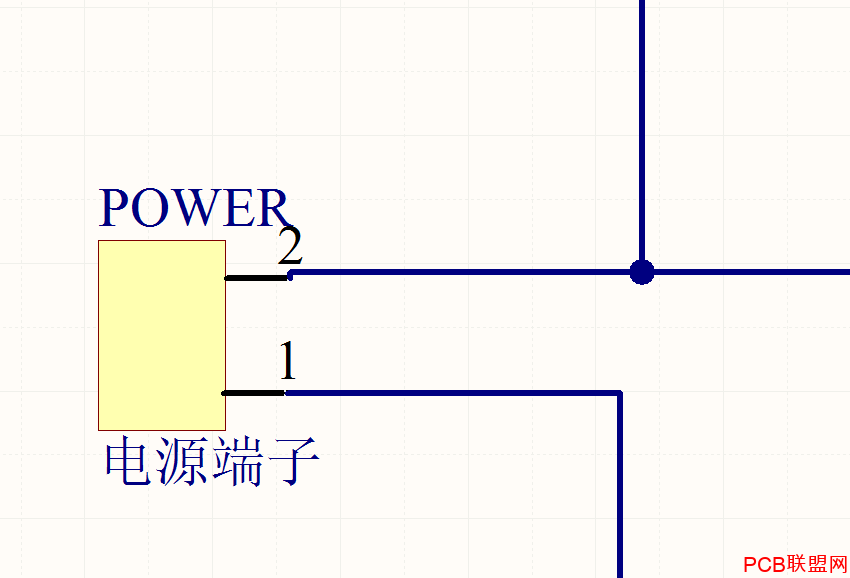

1.画图的时候,首先各个元器件的管脚间隙最好是一致的(可以以1格为标准),不然存在排线的时候,会特别麻烦。
2.原理图突然改变大小的时候,发现自己器件的位号也全变了,所以,一开始的时候,就大致确定好图纸大小,器件排放大致位置,比较重要方便。
3.器件摆放的时候,上上下下的和各个器件的位置,最后和所给图一致,不然整体标注位号,不能和所给图一致。
4.操作器件,旋转,X,Y旋转时候,操作不了,看看打字框是不是改成英文的。
5.元器件库的栅格等设置和原理图的设置最好一致起来,最好提前设置,设置成大概5左右
25讲绘制导线及导线属性设置
绘制导线:快捷栏中有放置线这个操作键
导线添加颜色:视图+设置网络颜色
导线去除颜色:视图+设置网络颜色+去除网络颜色
导线加粗或缩小:点中后在general中设置
26讲放置网络标号链接
放置网络标号:放置+网络标签(改相应的参数)或者点快捷键中的GND端口里鼠标右键选择
第27讲 页连接符的说明及使用
NetLabel4:当前页面使用的网络关系
offsheet:跨图纸多个页面需要的网络关系
port:和OFFSHEET功能差不多
电源port:忽略结构可以和任何连接(多用于电源)
第28讲 总线的放置
总线,网络标号,总线分支
查找文本:ctrl+f
放置总线步骤:快捷键放置总线-总线入口-总线
第29讲 放置差分标示
差分对:放置+指示
第30讲 放置 NO ERC检测点
不想进行报错,就放上该标志。
另外也可以设定抑制范围。
第31讲 非电气对象的放置(辅助线、文字、注释)
辅助线:放置+绘图工具
文字:放置+文本字符串
注释:放置+注释
第32讲 元件的重新编号排序
重置原理图编号排序:工具+标注
重置重复编号排序:工具+标注
重置后如何更改原有的: 工具+封装管理器
第33讲 原理图元件的跳转与查找
跳转到所在页的某器件:J+C
查找文本中的器件:ctrl+f
第34讲 层次原理图的设计
自母图到子图
模块添加:放置+页面符
端口添加:放置+端口
图纸入口添加:放置+图纸入口(必须和端口相同的名称,最后两者相互连接)
生成子图:设计+从页面符创建图纸(最后各个子图进行保存)
自子图到母图
把所有子图加载进去后,另建一个空白母原理图+设计+creat sheet...(有几个模块就点几下),最后编译。
第35讲 原理图的编译与检查
查找错误:点击相应工程+工程选项
卫号错误:工具+封装管理器查找
单端网络检查:ctrl+f只有一个的情况就是单端网络
第36讲 BOM表的导出
BOM表的导出:报告+Bill of materia,选择好参数后,再导出(可选择相应模板)
参数:comment,designator,footprint,quantity
第37讲 原理图的PDF打印输出
PDF打印输出:文件+智能打印
第38讲 原理图常用设计快捷命令汇总
见相应图表《原理图常见设计快捷命令汇总》
第39讲 实例绘制原理图--AT89C51 (130讲素材)
器件移动:器件全选中,再紧按左键
添加多个管脚:按住上一个管脚,再shift键
器件头上加横杠:\W\R\(首尾皆有横杠)
原理图制成一张图:右键并排所有,合并所有
单片机旁边联排管脚连接:拖动管脚到相应的线,左边按住器件,紧按ctrl,向外拖
纠正位号无重复(问号):T+A,Reset All+更新更改列表
|
|
