正东+AD五月特训班+第五次作业+移动，选择，全局操作，网络类，网络颜色

muzhengdong · 发表于 2019-5-29 23:24:23

今天按照视频的内容，进行学习，以及练习：
1.模块化布局：矩形框内放置的快捷键操作设置，F6，如有冲突需要取消原来的，重新定义才能够生效；电源模

块和MCU模块分开放置；注意的是，器件一定要处于解锁状态进行操作；原理图中TC后，在PCB里面进行 TOL进

行操作，可以重新排列器件；

2.全局查找功能的使用，单击选择一个，然后选对象是same情况下进行批量的修改；快捷键是：shift+F 新技

巧学习，可以在any same different 循环切换；对话框里面进行双击操作；弹出面板方法可以在空白处直接

右击，然后进行第一个选择就是相似查找

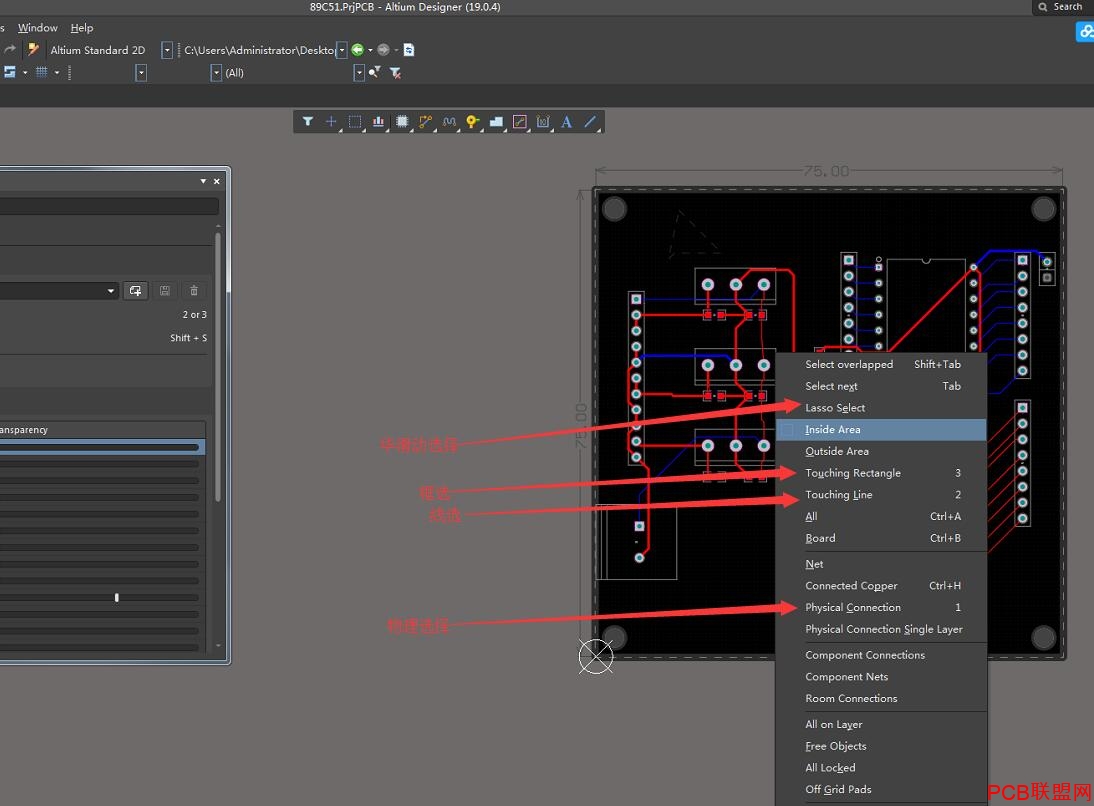

3.选择的方法，鼠标滑动选择就有2种不同方法，按住鼠标往右下滑动，只有器件完全被包围才可以被选中，另

外一种方法，使用鼠标往左上滑动，只要触碰就会被选中；飞线的选择是用alt+鼠标左键左上滑动，被选中；

键盘按S键。组合有SL线选，只要触碰到的线上的器件都被选择，SE滑动选择；SI区域内选择，SO反选，SU框

选，

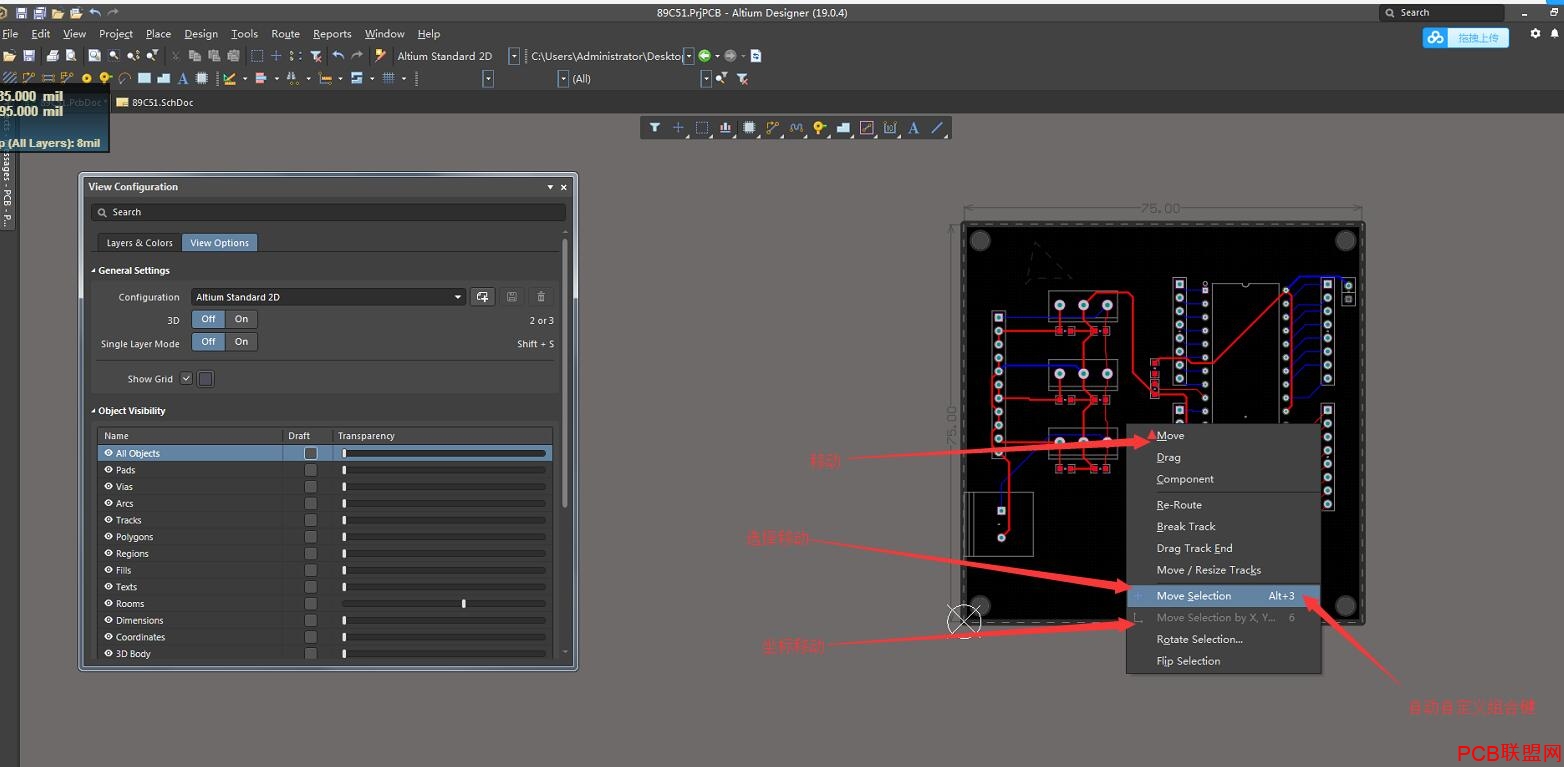

4.快捷键操作是MS，自定义为alt+3 ；坐标移动定义为快捷键 6 ；顶底换层是在拖动状态下进行L换层，最方

便，系统快捷键是MI;

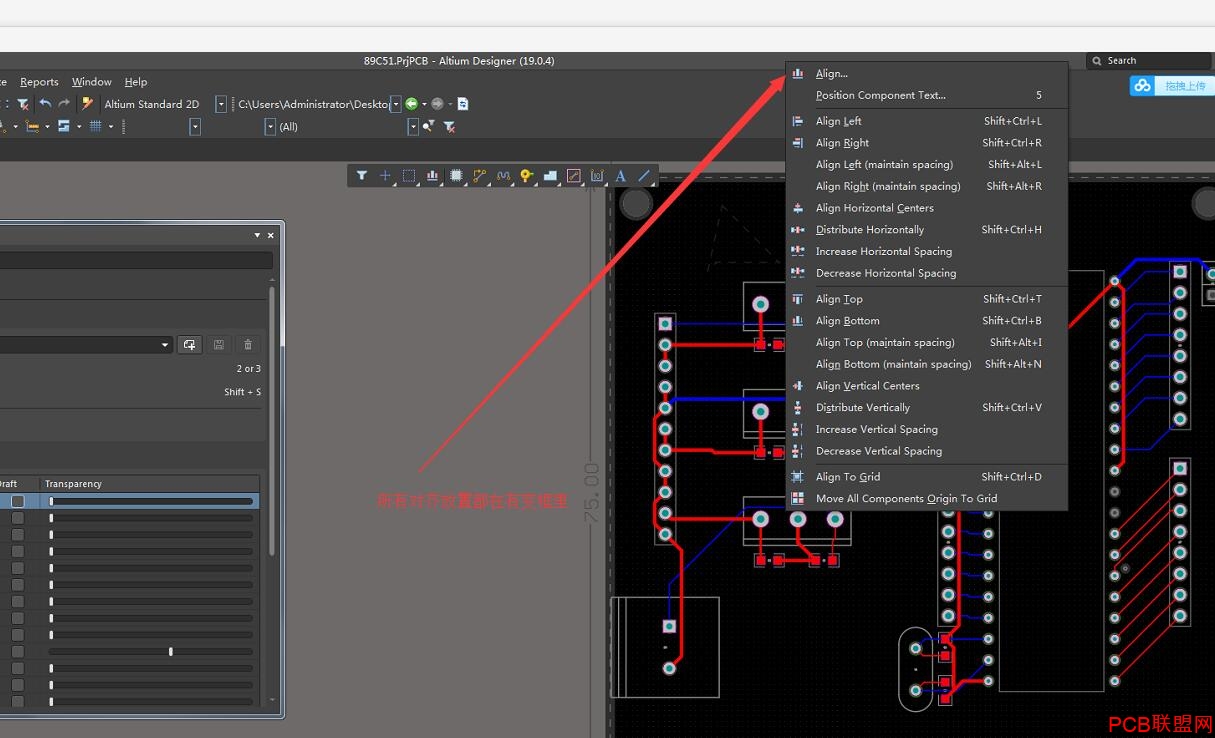

5.对齐的功能很是齐全，老师的设置定义数字快捷键很是好用，但是是右手操作，要离开鼠标，还不习惯，需要

练习吧；4左AL，6右AR，8上AT，2下AB，7水平等间距AD，9垂直等间距AS；熟练程度需要提高，不断的提高；

6.class 分类，电源类，DC快键键操作，进行新建类添加，

属线的开与关：NSA 开所有，NHA关所有；NSO指定器件开，NSN指定网络开；

7.PCB网络的直接添加与管理：设计，网络表，编辑网络，ctrl+H直接选择所有相关的物理连接，然后添加网络

；还可以使用网络表比对法进行添加导入网络，缺点是网络是流水号，可读性较差；从无网络的PCB到有网络

的PCB的过程；

8.PCB网络的直接添加与管理：设计，网络表，编辑网络，ctrl+H直接选择所有相关的物理连接，然后添加网络

；还可以使用网络表比对法进行添加导入网络，缺点是网络是流水号，可读性较差；从无网络的PCB到有网络

的PCB的过程；

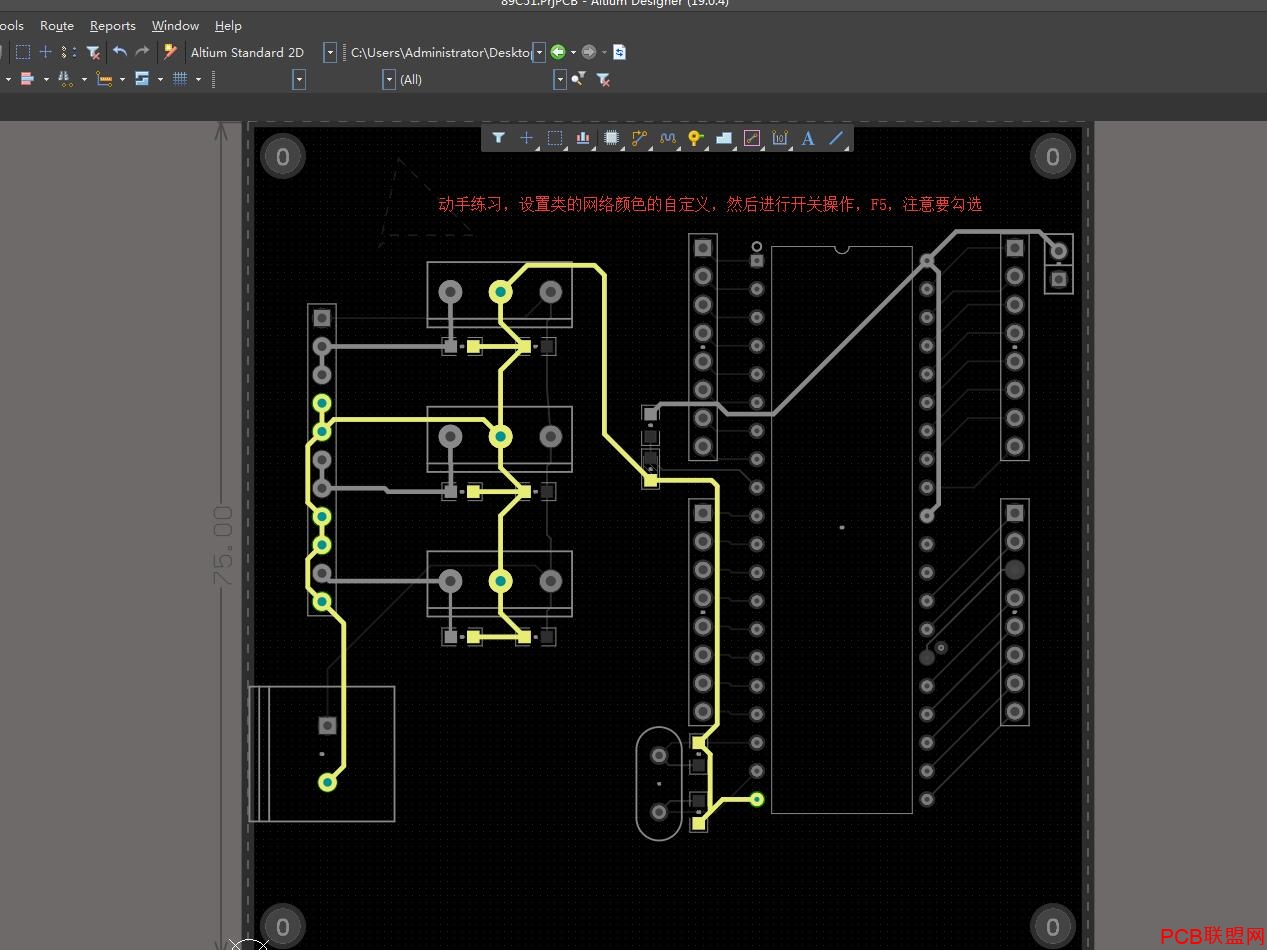

9.打开PCB面板，然后选择其中的NETS，单击网络右击，最后一项颜色管理，在mask模式下可以进行查看；F5默

认的颜色开关；

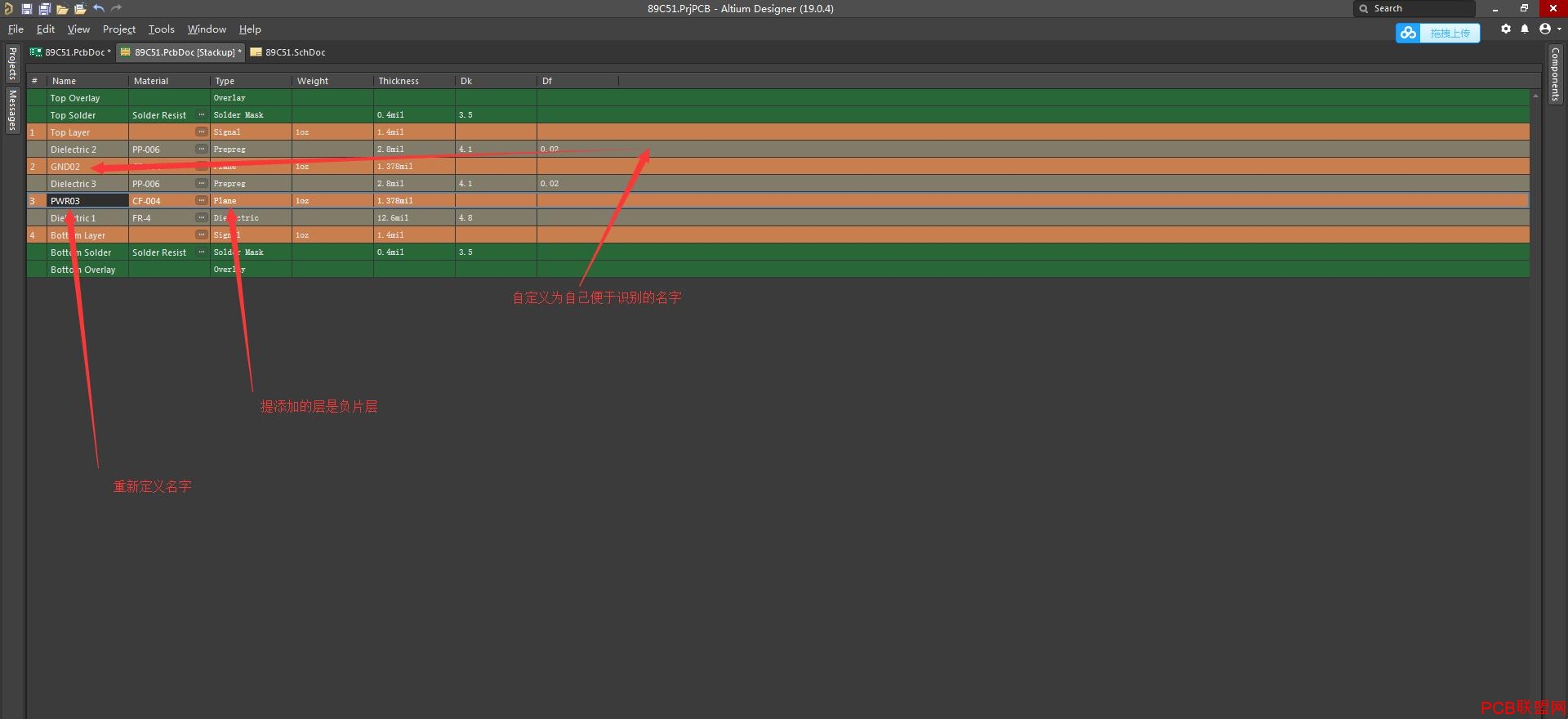

10.层数的添加快捷键操作，DK，正片与负片，电源和地都是添加为负片，plane ,信号层选择的是signal ;把每

层的名字可以改为自己方便识别的名字；序号，如GND02，PWR03等；叠层厚度跟阻抗有关系，板厂，SI9000设

计；20H，电源相对地内缩，电磁辐射的抑制；H是电源和地之间的介质的厚度；
