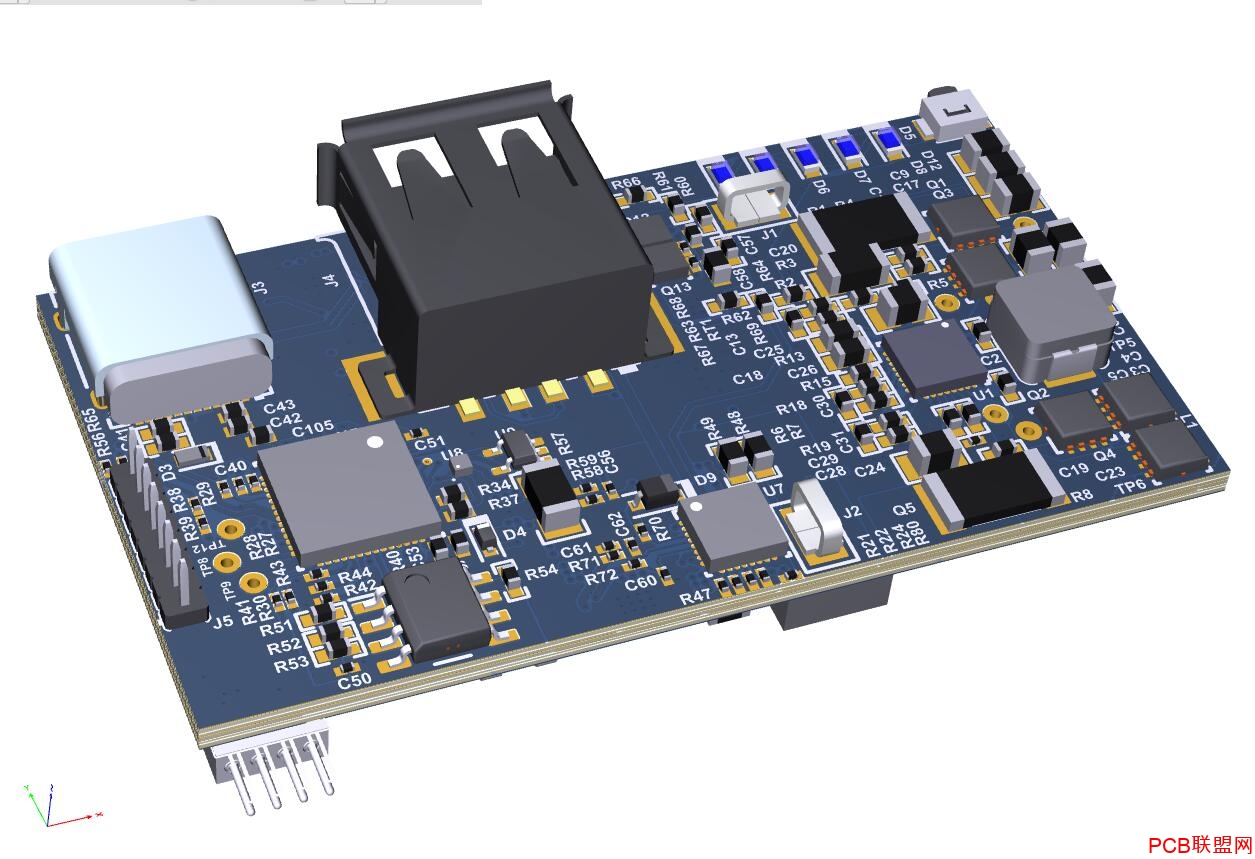

双端口 USB Type-C™ (PD) 移动电源参考设计

漂泊小鱼儿 · 发表于 2019-6-4 21:21:51

Charge external devices with PD source up to 20V / 2.25A
Charge the power bank battery with PD sink up to 20V / 2.25A
BC1.2 advertisement and detection
Power source 5V Type-A port with BC1.2 advertisement

主要元件：
BQ4050： bq40z50 1 节、2 节、3 节和 4 节串联锂离子电池组管理器
TPS65988：TPS65988DJ是一个独立的USB型-C型和电源传送(PD)控制器，为两个USB-C型连接器提供电缆插头和定位检测。在电缆检测时，TPS65988DJ使用USBPD协议在CC线上进行通信。当电缆检测和USBPD协商完成时，TPS65988DJ为外部多路复用器启用适当的电源路径并配置备用模式设置。
BQ25703ARSN：具有系统功率监测器和处理器的 NVDC I2C 电池降压/升压充电控制器
