[作业已审核] 天才小熊猫+ 第十次作业+usb,SOT23-5,常用元件封装创建

[复制链接]
1248217710 发表于 2019-6-18 10:47:09 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
天才小熊猫+ 第十次作业+usb,SOT23-5,常用元件封装创建封装体会心得
在绘制封装的时候,一些常用的封装可以从一些网站上面下载下来,再导入到自己的的元器件封装库中。
封装绘制方法
手工方法

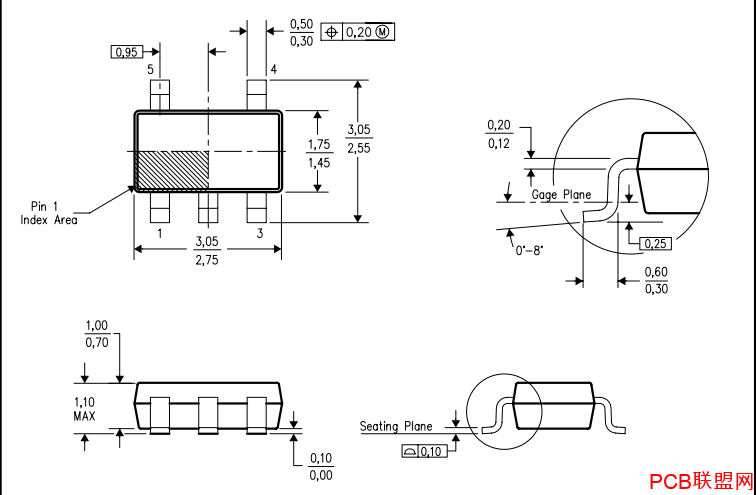

1.在datasheet中找到元件的封装尺寸(Package Dimensions)一般在文件最后。



2.一般我们画封装只需要关心引脚间距,焊盘大小和边框尺寸变行了,看datasheet可见其元件边框尺寸,引脚间距为,引脚长宽有公差范围,一般要比手册上的大1—1.5mm,就可以开始画封装库了


3.最后,把丝印层画上,画得完美的话,有的把机械层也画上了。画完后,一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。


智能向导创建封装
在128讲的笔记里讲过。一般通过向导创建一些焊盘很多,有规律的元器件。

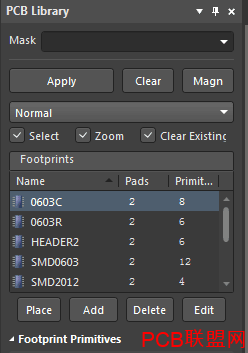

一般将原理图库和封装库建立为集成库工程my.LibPkg,我们在其中添加my.SchLib和my.PcbLib,并编译生成了最终我们自己的my.intlib.。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
回复

使用道具 举报

精彩评论2

正序浏览
凡亿郑振宇 发表于 2019-6-19 22:08:14 | 显示全部楼层


USB绘制的时候 注意下 有点正反的区别
那边是接口那边是里面



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
凡亿教育 课堂免费视频汇总:https://www.fanyedu.com
回复 支持 反对

使用道具 举报

凡亿郑振宇 发表于 2019-6-19 22:08:26 | 显示全部楼层
其他没有问题  挺好的
凡亿教育 课堂免费视频汇总:https://www.fanyedu.com
回复 支持 反对

使用道具 举报
