【Rocky】第十一次作业 + MAX32660最小系统板 + 完整绘制PCB板

质的飞跃 · 发表于 2019-6-28 01:03:05

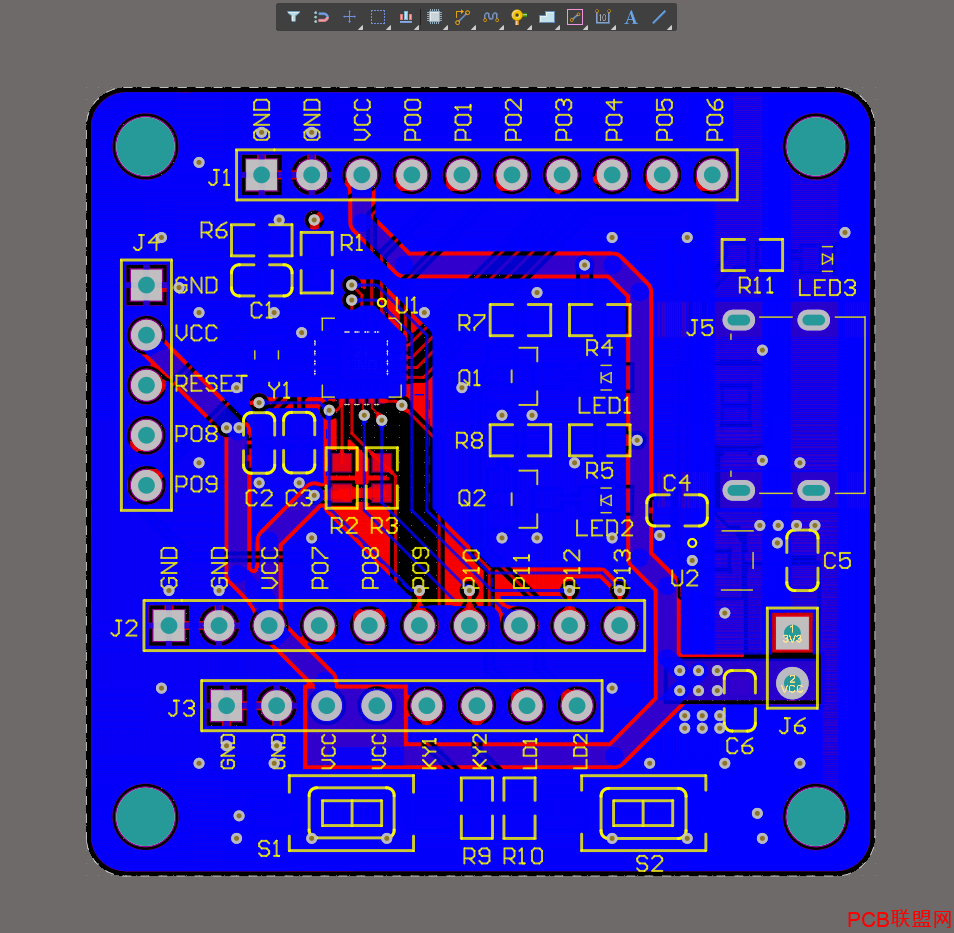

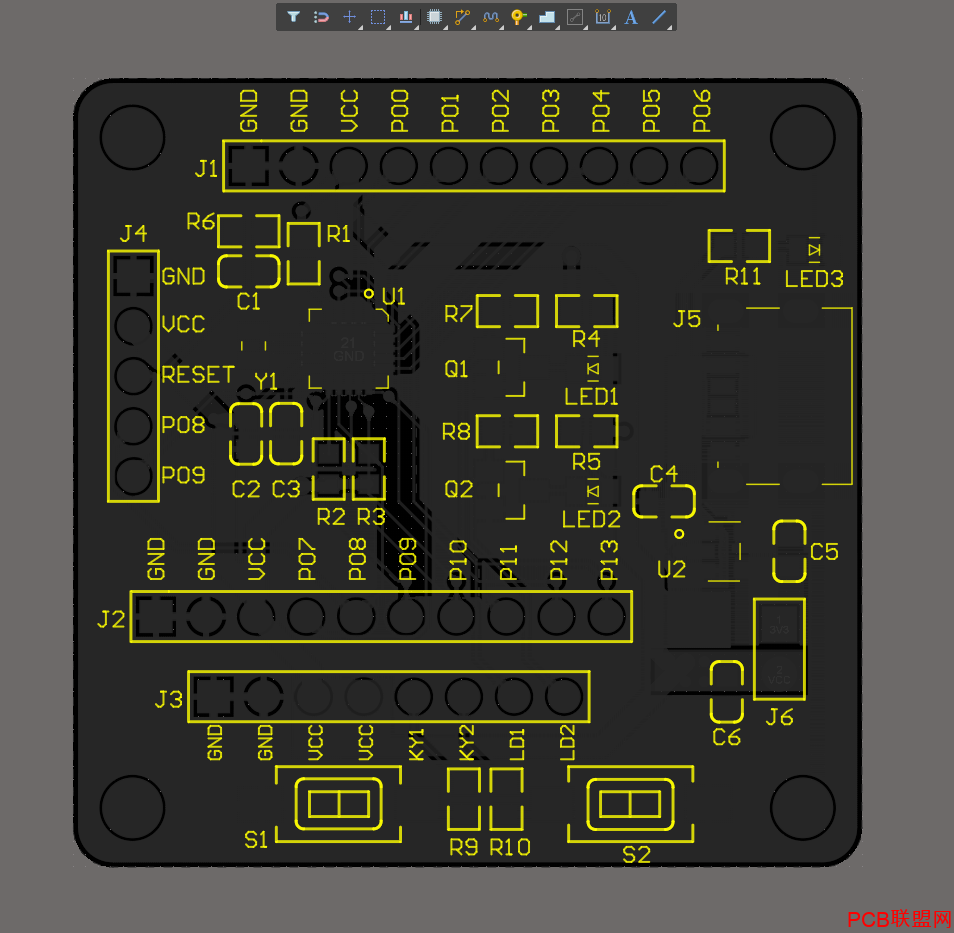

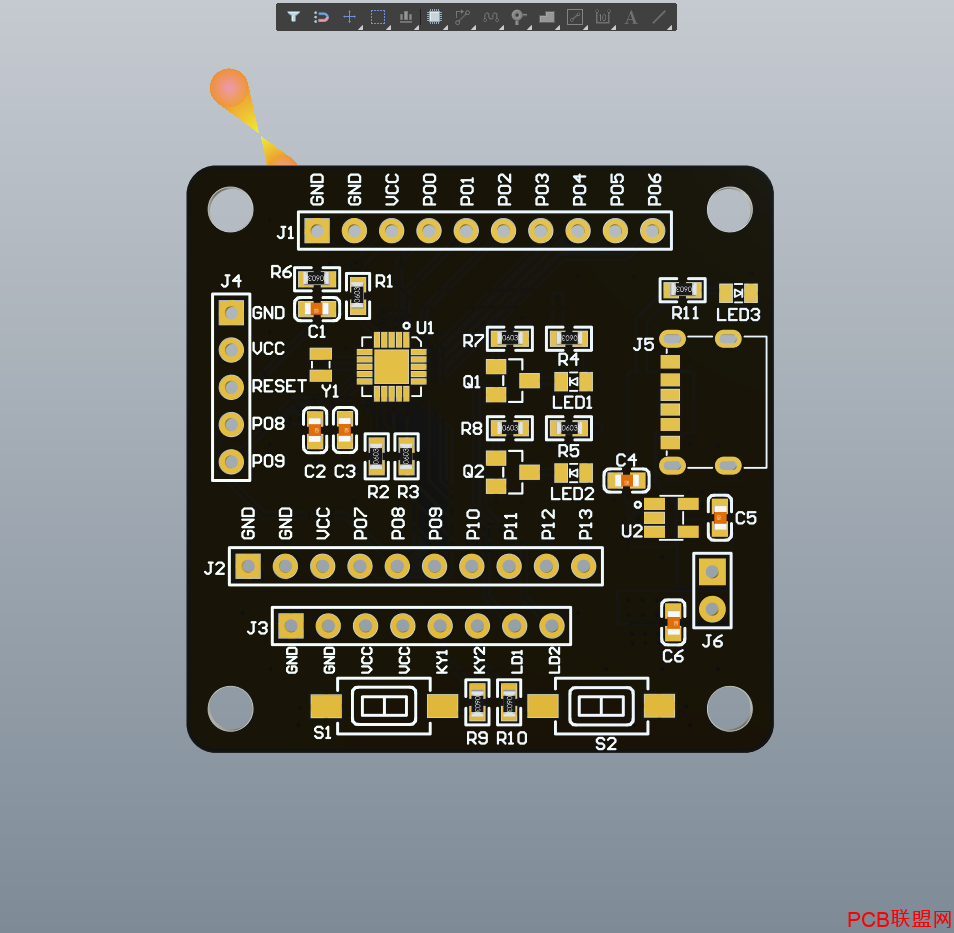

2019.06.28 12:27 更新：利用午休时间，又对板子进行了更新操作主要是将QFN的散热焊盘打孔，引流到GND中。同时调整了PCB的间距规则，使得QFN芯片的管脚与管脚之间的阻焊不再报错。Gerber和钻孔就没来得及更新，先这样。
附件已更新，请老师审查。

HW_MAX32660_PRJ.zip (16.87 MB, 下载次数: 31)

心得体会：
这是本人第一次绘制两层板，感觉还是很成功的。
虽然昨天晚上绘制了很久，最后把布线全部删掉。
为啥？因为布局很恶心，导致布线根本走不通！
今晚重新看了一遍老师的教学视频，重新对布局进行调整，走线的时候真的是得心应手，哪里不好搞哪里，很有成就感。
昨晚因为布局的问题，真的叫做绝望啊！

第一次把前面124讲的内容温故了一遍，什么滴泪，CutOut，优化走线，丝印处理，类操作，铺铜，填充啥啥啥的，还是应用起来了。
最难的就是感觉对于电源的处理。

麻烦老师帮我着重看看我的板子整版的电源处理，有无问题。总觉得怪怪的，我对铺铜操作不是很熟悉，所以很多地方用了增大线宽和使用填充操作，感觉比铺铜操作快很多，效率很多。
麻烦老师也帮我看看板子有啥不对的，一并指出来，我会进行更改的。谢谢老师。

妈呀，搞这个板子的绘制，从晚上九点到凌晨一点，花了四个小时。觉得视频讲解头头是道，一到自己操作就真的懵逼，还得返回去看视频，所以自己动手做一遍真的很重要！

妈呀，终于可以去睡觉了！2019.06.28 01：30
