AD中修改PCB后如何更新到原理图

实际绘图过程中会有多种情况发生，例如根据以前的项目做修改应用于新的项目（主要在PCB中增加元器件以及添加网络标号进行连线后更新到原理图）下面就来介绍下通过修改PCB后更新到原理图的方式方法。

首先,PCB和原理图共用一套图库，更新过程中注意两个点:1、“Unique Id”唯一ID；2、“Properties-Comment”标识-文本（原理图和PCB均均有这两项）

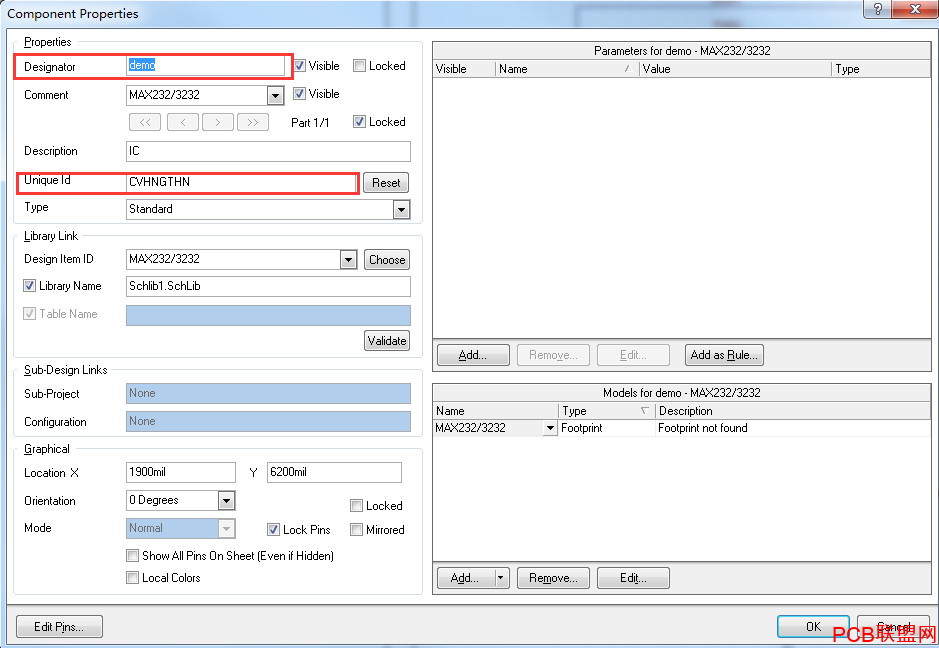

原理图中元器件属性（1、标识；2、唯一ID）

PCB 中元器件属性（1、标识；2、唯一ID）

具体方法如下：

1.在PCB中增加一个元器件，并给每个引脚定义网络表示进行连线（元器件名称：demo 可以随便改，记得后面原理图统一即可）

2.在原理图中添加对应的元件，一定要给每个引脚放置导线，修改元器件标识（与PCB统一：demo），复制唯一ID：CVHNGTHN

3.在PCB中打开添加的元器件属性，将复制原理图对应的元器件唯一ID：CVHNGTHN，粘贴（注意添加 “\” ）

记得以上更改后一定要保存原理图和PCB.

4.在PCB界面  "Design——Updata Schematics in xxxx.PrjPcb"
