问：画焊盘的时候对于焊盘的层的一些介绍还是有点懵，虽然跟着老师的步骤做了一遍但是还是觉得这个软件比较难用
可能是没有认真地去学习吧，也希望老师在直播的时候可以再介绍一下

答：这个在后面的130讲当中有讲解到，一些常用的层

cesc · 发表于 2019-7-23 09:51:45

问：在PCB Editor 画PCB封装的时候会出现选不中层的情况，原来是自己总是忘记勾选Find里的选项，但是有一个疑问就是
如果不小心把find,options栏删除了，要在哪里调出来？

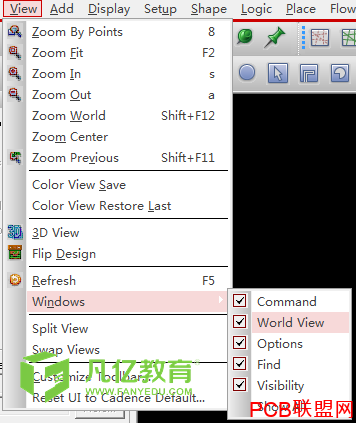

答：如图示 +08:00C119联盟网8749.png

cesc · 发表于 2019-7-23 09:52:38

问：自己在画PCB封装的时候对于那个change命令总是操作不成功，可能是命令不太熟,周末有时间多看几遍视频再试一下，其他的暂时没有了

答：不成功看下command栏的提示，是提示什么原因
