小亮子+AD七月特训班+第二次作业+原理图绘制+心得提交

ML123

现在就是把握细节，把不知道的小东西学会

初步设计原理图的步骤：

1、 新建原理图，名字可以按照项目要求规定，点击原理图空白处会跳出文本选项设置，或者点击命令菜单中的页面设置，设置纸张大小，同时也可以把原理图的模板设置

2、 模板导出的格式为XX.Dot,可以根据导入的文件模板，找到相应的位置进行刷新自己的模板

3、 放置元器件，可以放置库里的元器件，也可以放置自己新建的原理图库中的元器件

4、 设置栅格，在菜单命令中的查看中，点击栅格属性，遇到那链接的元器件，可以用电气栅格直接连接，一般设置的栅格跳转大小为5mil的倍数

5、 对于旋转与镜像，选中元器件，鼠标拖拽元器件，按照设计要求空格旋转，X/Y镜像旋转

所遇到的问题：

1、 设置模板时，AD16中的时间同步的参数不知道在哪设置

2、 今晚没把视频看完，虽然会的多，对于一些细节还是不知道的。明天继续把视频看完

ML123

所有问题都已经解决

Kivy

你是所有学员里面进度最快的 这个是你的优势  同时 现在需要放下步伐  对一些细节 更加熟悉 然后需要加深练习的频次 可以孰能生巧

Kivy

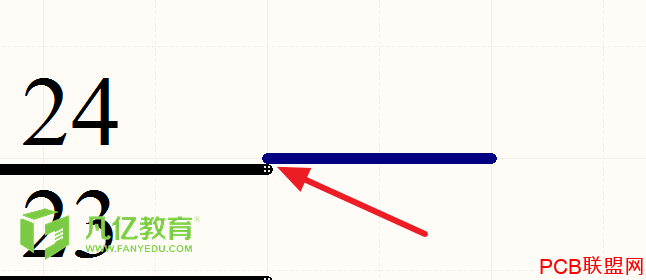

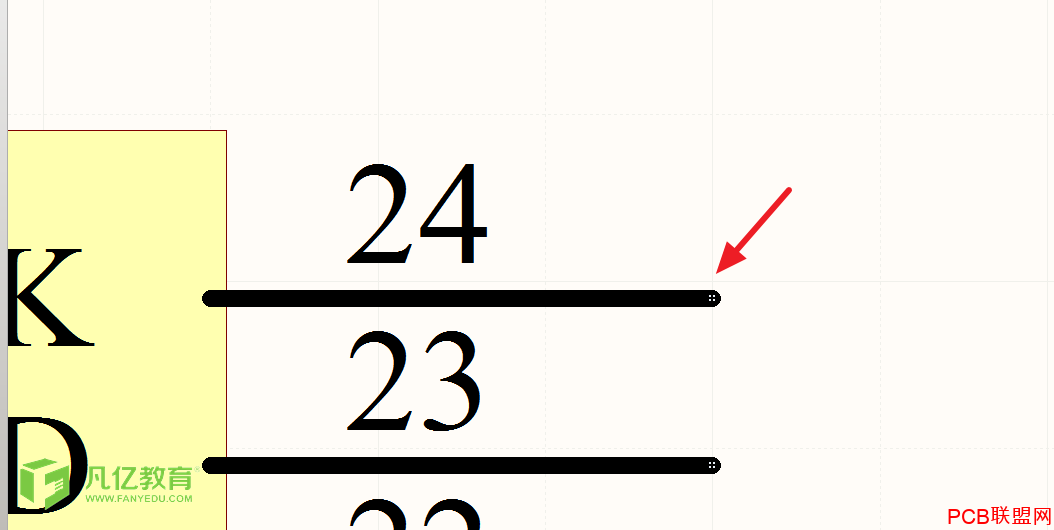

没有放置在格点上面 存在虚接的风险

ML123

郑振宇_Kivy 发表于 2019-8-5 08:10
你是所有学员里面进度最快的 这个是你的优势  同时 现在需要放下步伐  对一些细节 更加熟悉 然后需要加深练 ...

好的，谢谢
