PCB封装到底包含哪些元素？

cesc

PCB封装到底包含哪些元素？

    一个完整的PCB封装是由许多不同元素组合而成的,不同的器件所需的组成元素也不同。一般来说，封装组成元素包含：沉板开孔尺寸、尺寸标注、倒角尺寸、焊盘、阻焊、孔径、热风焊盘、反焊盘、管脚编号（Pin Number）、管脚间距、管脚跨距、丝印线、装配线、禁止布线区、禁止布孔区、位号字符、装配字符、1脚标识、安装标识、占地面积、器件高度。

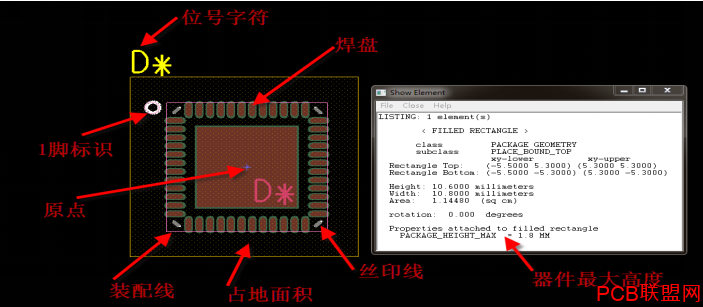

在Cadence allegro软件中，以下元素是必须要有的：焊盘（包括阻焊、孔径等内容）、丝印线、装配线、位号字符、1脚标识、安装标识、占地面积、器件最大高度、极性标识（只针对极性器件）、原点。如图示，QFN48的封装展示。

游客，如果您要查看本帖隐藏内容请回复

看完了什么是电压反馈，我们来看看电流反馈。

每天学习一个技巧，日积月累你也是专家！
