东+命令操作+第12次作业

muzhengdong

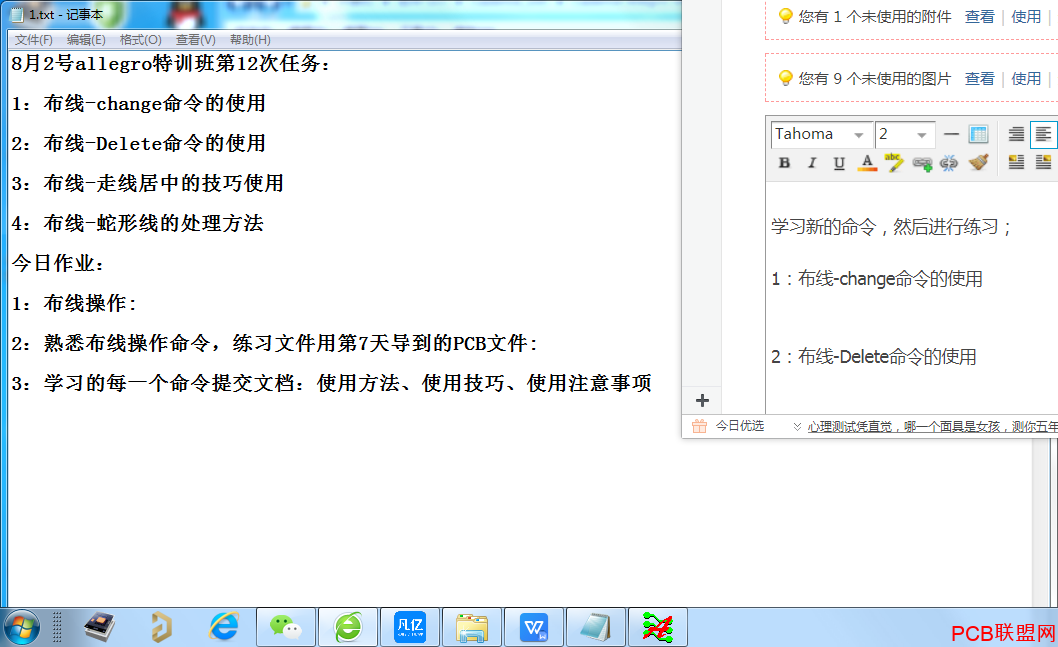

学习新的命令，然后进行练习；

1：布线-change命令的使用


2：布线-Delete命令的使用


3：布线-走线居中的技巧使用


4：布线-蛇形线的处理方法

在PCB上面进行命令的操作练习，学习命令的使用技巧方法，以及需要的注意事项；做好属于自己的容易理解的笔记；

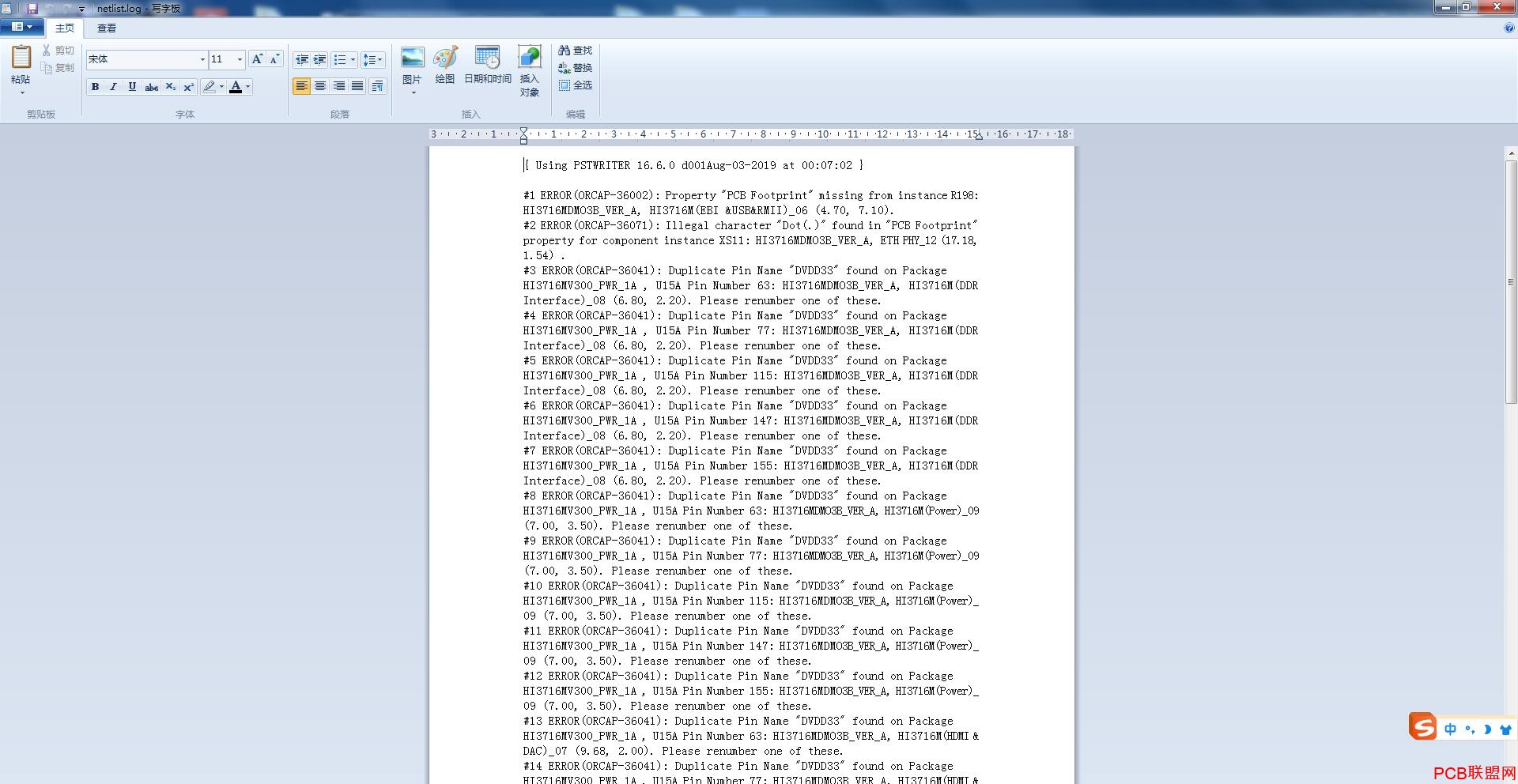

运用提供的原理图以及封装库导入到PCB中  网表产生的问题太多了，需要点时间来处理；

导DXF文件将结构器件放置好

精准的结构件定位练习


手动添加一个电阻，位号R9999

隐藏网络5V0、5V0_VBUS0、GND的飞线

查找网络，然后关闭网络；

cesc

good
