AD19如何使用强大的自动布线功能 一起跟着小编的步骤慢慢走，今天我们一起来看下我们的AD19中的强大的自动布线 功能，在ad19当中我们的自动布线功能得到了更大的提升和优化，当然这也是以后EDA的一个发展趋势。 我们看下，在我们的AD19中布线模式。 首先我们建立我们的类。 下一步 ，我们需要对我们的器件进行删好孔，对我们的间距规则，线宽规则，高速信号长度规则进行建立和设置。
建立好对应的规则之后，我们接下来来绘制ddr的走线。 看到这里，跟着小编的

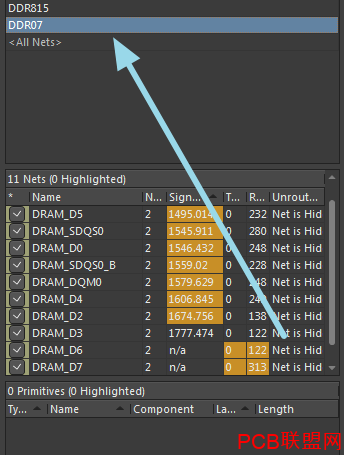

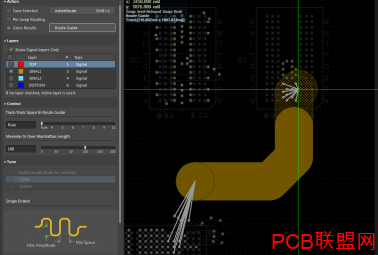

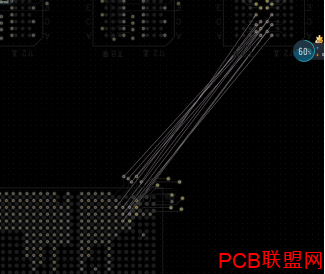

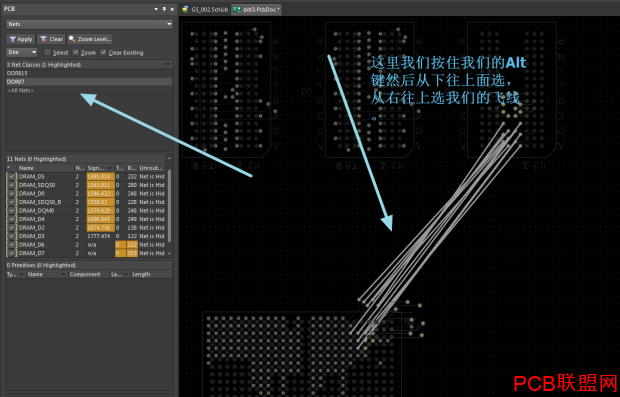

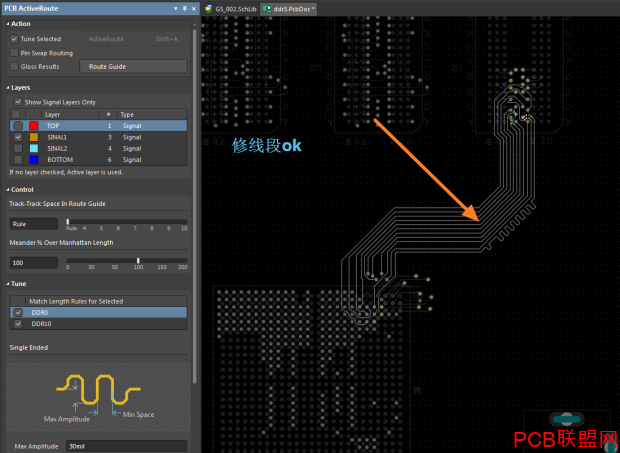

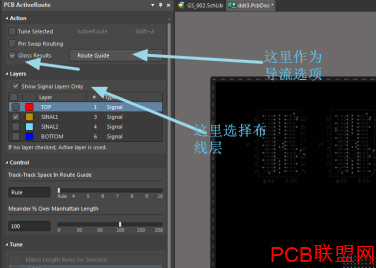

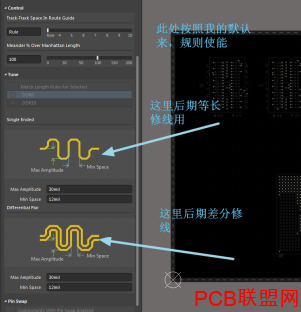

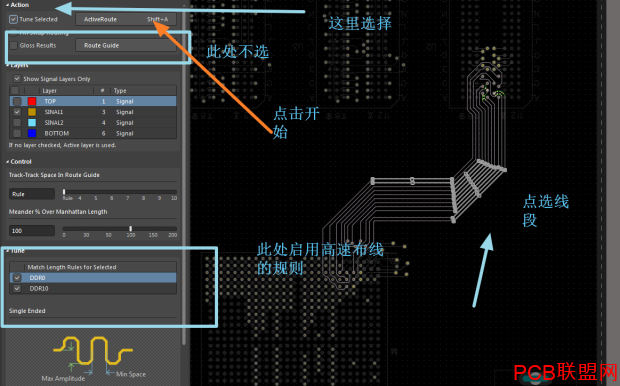

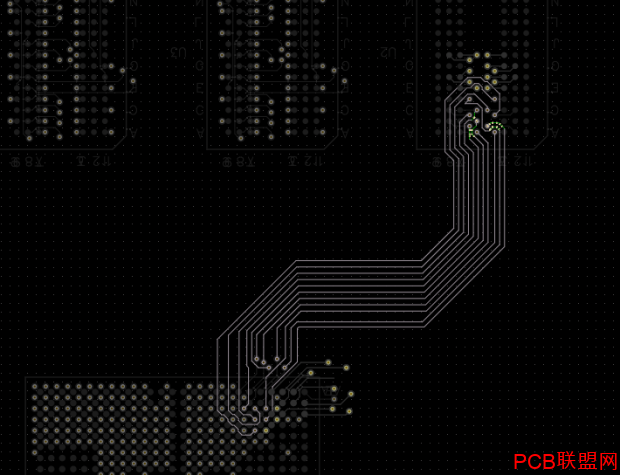

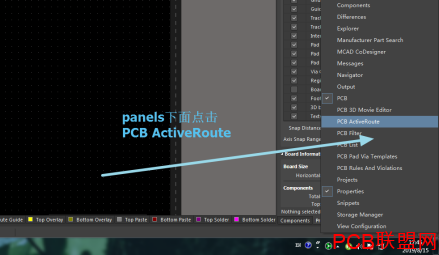

，，，，，步伐继续走。接下来我们界面认识了，我们开始使用自动布线，我们先回到我们的panels 下面的PCB界面选择我们的DDR的第一组线 好，我们现在选中了之后，同时确定我们需要将这组线的绘制往哪个层走。我们现在回到我们的刚刚的自动布线的界面来。 然后点击我们的route guide， 走完之后，我们点击我们的布线 自动生成布线。 布线完成。我们现在来修线，目的保证我们的线的长度一样。这个长度是我们在高速规则里面设置好。
最好小编想跟大家说下，所有规则都建立ok，过孔保证出线1根到2根线的间距，自动布线还是很方便我们大家，处理掉我们很多麻烦事情。
