[Altium] AD19如何原理图统一修改参数

[复制链接]
凡亿王武金 发表于 2019-9-19 09:48:01 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
AD19如何原理图统一修改参数
这个问题貌似有点纠结,不是查找相似就能解决吗?
首先我们点击我们对应的需要修改的网络也好,字体也好。查找相似。我们现在来操作一波。

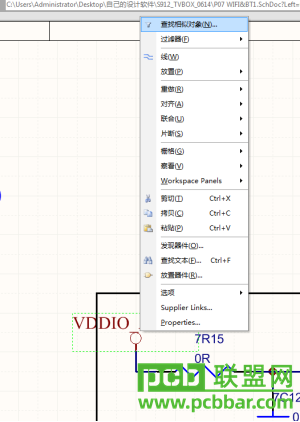

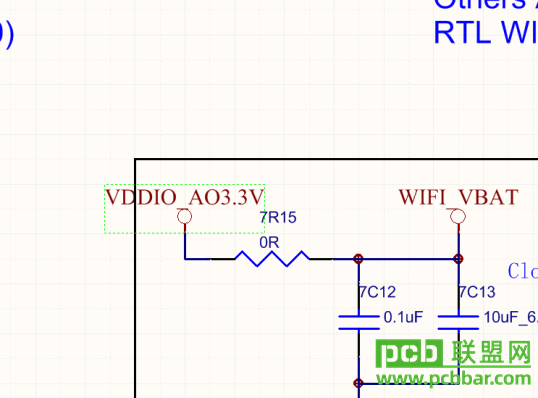

我现在准备修改此处参数的模型,也就是VDDIO_AO3.3V的模型的样子。选中它 右击。

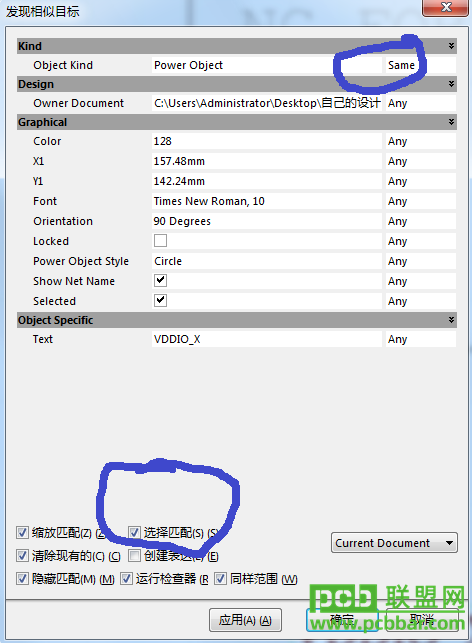

接下来看好了。看圈圈里的这个需要打钩。目标结构需要一样。

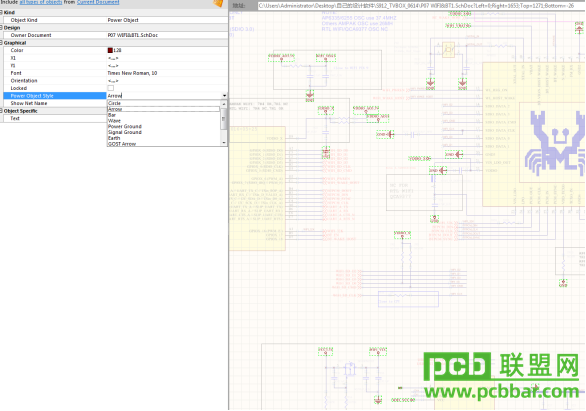

接下来你想干啥就可以干啥了。

游客,如果您要查看本帖隐藏内容请回复

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
使用前请您先阅读以下条款:
1、转载本站提供的资源请勿删除本说明文件。

2、分享技术文档源自凡亿教育技术验总结分享!
3、表述观点仅代表我方建议,不对直接引用造成损失负责!

--------------------------------------------------------------

更多技术干货文章推送,请关注 凡亿PCB 公众微信号!
