10月班枫叶+第二次作业+AT89C51原理图绘制+心得

10月班枫叶

各位老师：

作业如附件，请知悉。


designator：位号
comment：描述
快捷键A：在绘制元器件时，打开对齐菜单
顶对齐：矮的向高的对齐
底对齐：高的向矮的对齐
从已有原理图生成原理图库步骤：设计——生成原理图库
快捷键：TW（新部件）PL（放置线） PP（放置管脚）
PF（放置文本框）PT（放置文本字符串）


原理图库栅格必须与原理图栅格间距一致，但是默认情况下就是的
不需要额外调整，默认可视栅格就是100mil。捕捉栅格要调成5mil。
快捷键：VGS捕捉栅格设置，ctrl+w 放置线（带有电气特性的线）
TAA+reset all+更改更新列表（个人认为手动设置元器件位号部分场合更好）


端子脚与IC引脚间距一致时的快捷连线：先让脚对上，按ctrl往外拖


元器件翻转：
1空格：90度旋转
2.X按键：水平镜像翻转
3.Y按键：垂直镜像翻转

Kivy

5mil的捕捉格点太小了 建议是100mil
不然到时候移动的时候不在格点上面

•


Kivy

10月班枫叶

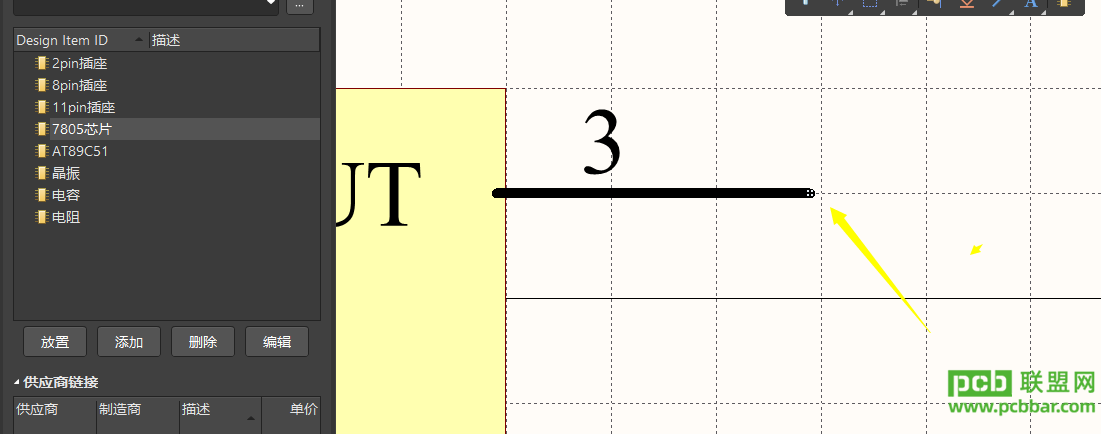

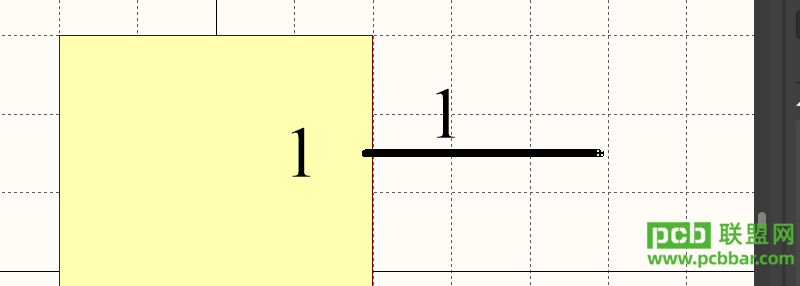

在画完原理图库后，把捕捉格点再改为100mil是吗？因为我自己试过的，画原理图库的时候用100mil捕捉格点没办法很好的对齐原理图库界面的栅格的

hubb

谢谢楼主分享十分有用
