Logic软件如何如何导出原理图的低版本呢？

凡亿Alita

我们在进行原理图设计或者是进行pcb设计，都会遇到这样的问题，需要降低设计文件的版本，我们这讲解下，logic软件设计的原理图如何去降低原理图的版本，操作的步骤很简单，下面列举下操作的步骤：
Ø  第一步，在原理图页面选择【文件】--【导出】，弹出的对话框中【选择类型】选择ASCII文件（*.txt）,如图1-1所示；

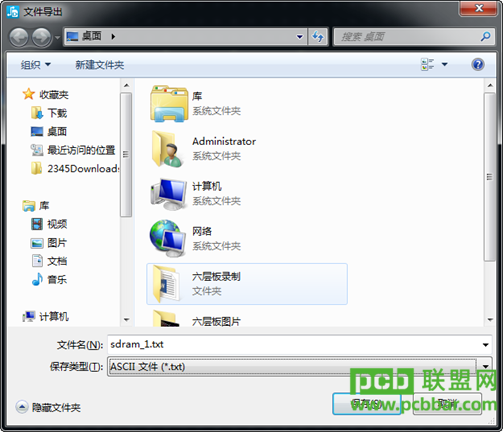

       图1-1 文件导出对话框

第二步，点击保存后，弹出的 ASCII输出对话框，在【选择要输出的段】区域内全选所有的内容，下面输出的版本下拉框中，可以选择一个要存为的低版本，如图1-2所示；

图1-2 导出低版本选择内容

Ø  第三步，点击确定，这样就存了一个低版本。以上步骤就是logic软件绘制的原理图存为低版本的方法，操作起来是非常简便的。
