AD19PCB界面的PCblist的认识

Joeywang · 发表于 2019-11-15 13:56:07

AD19PCB界面的PCblist的认识

我们点击我们的PCB界面，我们打开我们的panel，然后对应我们的PCBList。

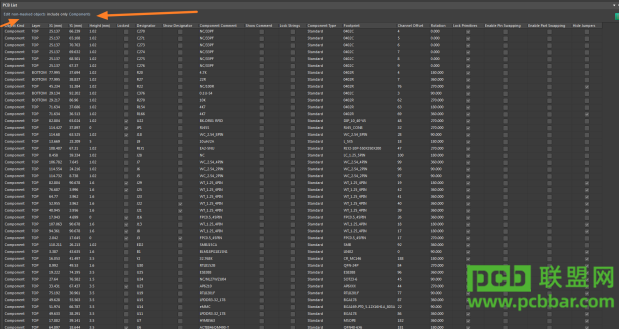

我们来认识一下，这个是我们的PCBlist界面，当我们选中我们的器件的时候，我们上面有两个选择，当我们需要对应的器件的参数进行修改的时候，我们进行我们对应的器件的参数进行对应的一个个进行修改，我们先点击我们的状态为Edit,然后选择我们的对应的对象进行对应的修改，比如我们选择我们的器件，我们进行修改，我们筛选为我们的components .

顺便提一下我们的这个的界面的拷贝我们的ROOM的channel offset ,会出现问题，那么我们相对应的可以使用我们的Footprint 进行一个排序操作和复制操作来解决我们的出现的这个问题的出现。
