广州创龙SOM-TL6678F核心板基于TI KeyStone C66x多核定点/浮点TMS3206678 + Xilinx Kintex-7 FPGA设计的高性能DSP+FPGA高速大数据采集处理器,采用沉金无铅工艺的14层板设计,尺寸为112mm*75mm,经过专业的PCB layout保证信号的完整性,和经过严格的质量管控,满足多种环境应用。
XADC接口

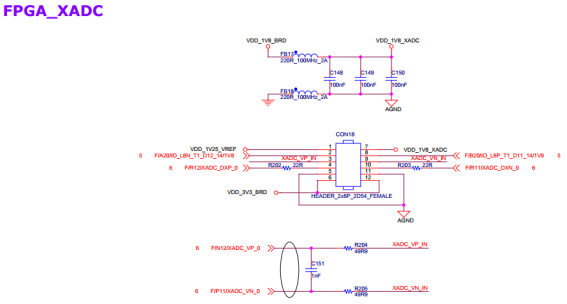

开发板引出了1个XADC接口(CON18,FPGA端),硬件及引脚定义如下图::
​

图 1
​

图 2

散热风扇接口

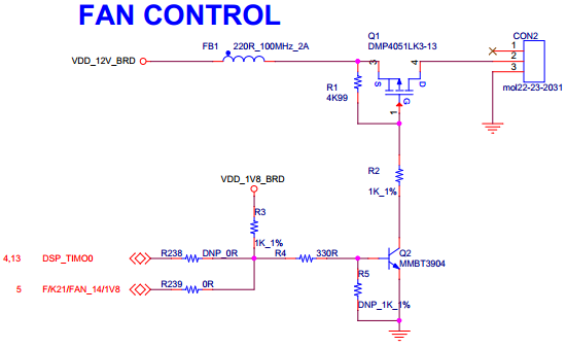

CON2是散热风扇接口,采用3pin,间距2.54mm,供电电压为12V,硬件及引脚定义如下图:
​

图 3
​

图 4

嵌入式DSP、ARM、FPGA多核技术开发,学习资料下载:http://site.tronlong.com/pfdownload
