【立创EDA开源推荐】002期 | VFD时钟

OSHWHub

工程名称：VFD时钟
工程作者：katachi（点击查看作者更多工程）
开源协议：GPL 3.0
工程链接：https://oshwhub.com/katachi/vfd-shi-zhong#P6
（点击链接可直接在线打开原理图、PCB）



说明：

Vacuum Fluorescent Display （VFD）真空荧光显示屏，因其独特的发光效果收不少发烧友青睐。

个人接触过几款VFD屏了，基本都点亮了。

VFD显示原理：

一般是屏上侧灯丝供电后激发出电子，然后下侧有栅极和阳极（类比数码管公共端和段端），恰当设置栅极阳极和灯丝的电势，可使电子轰击阳极上的荧光粉而发出美妙的光线。

我接触到VFD的有红色、白色、蓝绿色、黄色等。

VFD驱动：

即串并转换芯片，市面上封装好的VFD屏有内置驱动和不带驱动的断码屏。

其中不带驱动的屏幕根据断码的多少可以采用三极管或者集成串并转换芯片。

VFD的供电：

分为灯丝电源和高压电源。

灯丝一般采用交流，因为大多屏都是交流屏，若用直流供电那么两侧电势不同会导致亮度不一致，影响体验。

高压根据驱动芯片，大多是采用负压，把负压偏压到交流灯丝上，然后阳极栅极给0电势时，由于灯丝电势低，电子被阳极栅极吸引加速撞击荧光粉即可发光。

• 前段时间恰好发现一款比较大的屏幕，出厂编号为HNM-18LM05T。由于以前的电源方案都是变压器震荡方案，这次想尝试LM9022专用芯片，负高压不用LM9022输出的交流倍压整流，采用lt1617升负压芯片。


• 然后就是时钟功能，先查阅了相关实现，先仿制其功能，再根据反馈创新。


• 目前演示视频：https://www.bilibili.com/video/av56926233


• 目前程序托管在github：https://github.com/sawyouintheheaven/vfd-clock 喜欢请star


原理图（点击工程链接可在线打开原理图）

VFD时钟板原理图

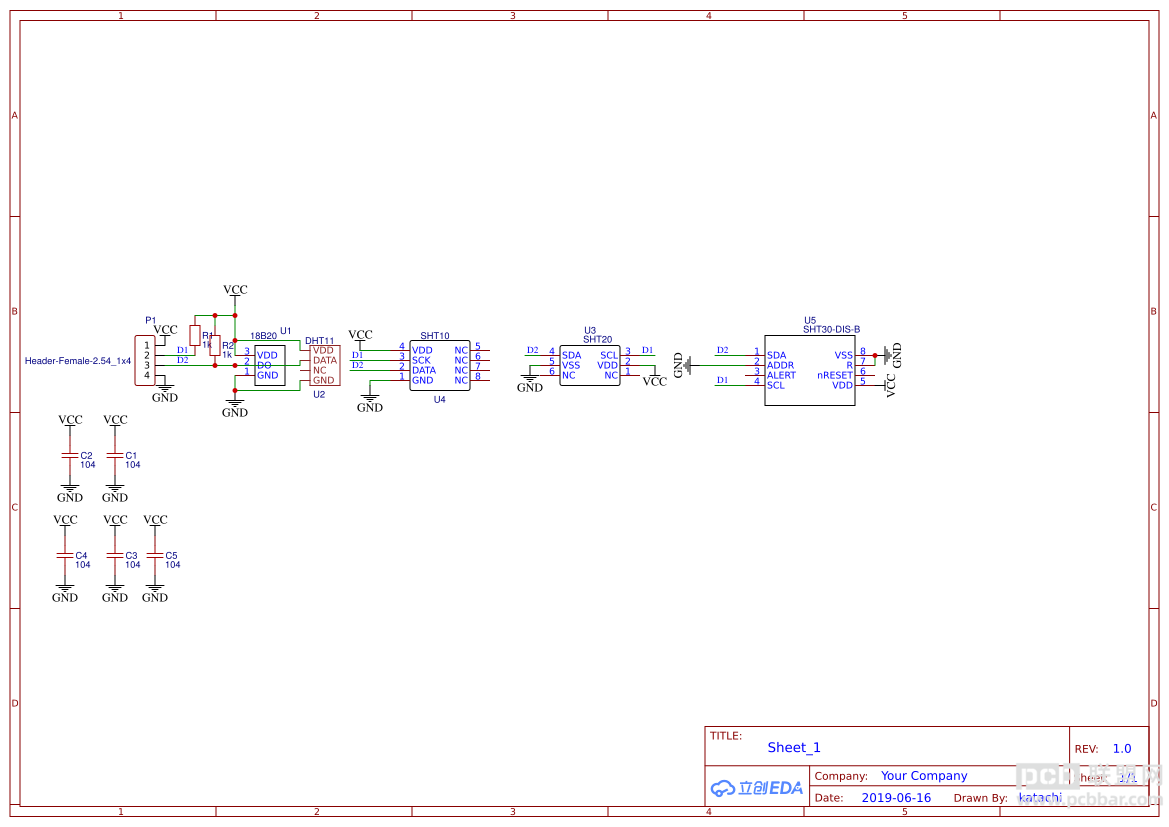

传感器小板原理图

PCB图（点击工程链接可在线打开原理图）

VFD时钟板PCB图

传感器小板PCB图

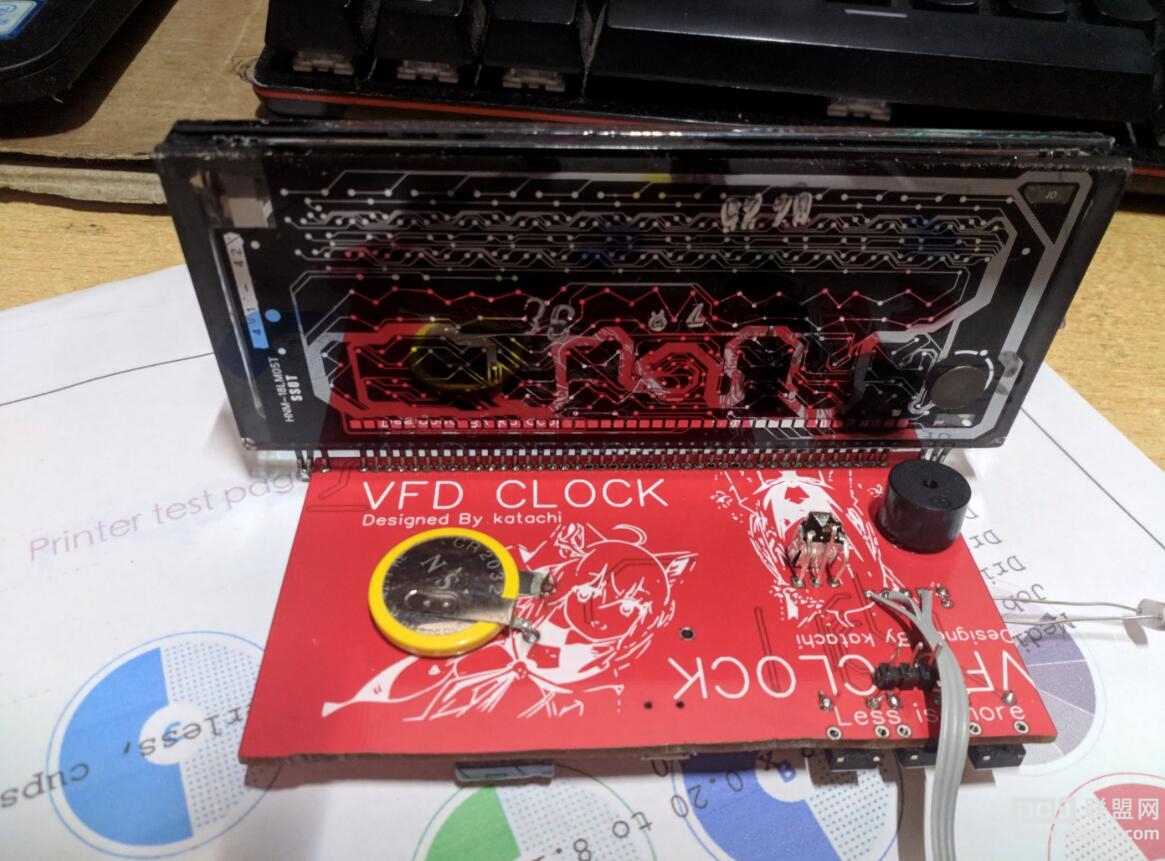

成品图：




工程附件：

• 调试.pdf


• 测试程序.rar


• 板子图片.rar
• 外壳第二代.rar


（工程附件点击跳转原文下载）
