什么叫做原理图，它的作用是什么？

Pcbbar

答：原理图，Schematic Diagram, 顾名思义就是表示电路板上各器件之间连接关系原理的图表。在方案开发等正向研究中，原理图的作用是非常重要的，而对原理图的把关也关乎整个项目的质量甚至生命。由原理图延伸下去会涉及到PCB layout，也就是PCB布线，当然这种布线是基于原理图来做成的，通过对原理图的分析以及电路板其他条件的限制，设计者得以确定器件的位置以及电路板的层数等。它表示的只是虚拟的连接关系，作用就是为了引导pcb设计人员按照原理图的连接关系来进行连接，如图1-1所示，原理图表示的只是U1这个器件与其它电阻、电容的连接关系，以及器件本身的一些参数。

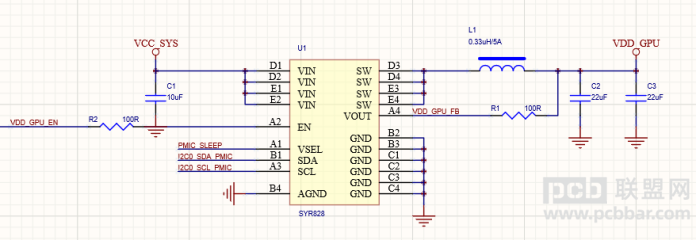

图1-1  原理图释义框图
