PCB的组装工艺分为哪几种？

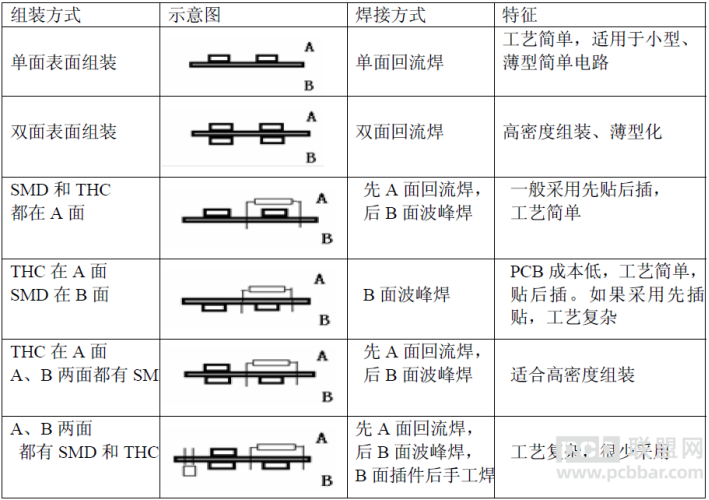

答：首先我们需要根据SMD（贴装）与THC（插装）在PCB上的布局来确认PCB的组装形式，不同的组装形式对应不同的工艺流程。根据不同的布局方式，PCB的组装工艺分为如下几种，如图1-35所示。


图1-35 PCB组装工艺示意图
