在pcb设计中如何来体现3W原则与20H原则？

答：第一，3W原则，在PCB设计中很容易体现，保证走线与走线的中心间距为3倍的线宽即可，如走线的线宽为4.5mil，那么为了满足3W原则，在AD设置线到线的规则为9mil即可，那么中心距是13.5mil，如图1-38所示.

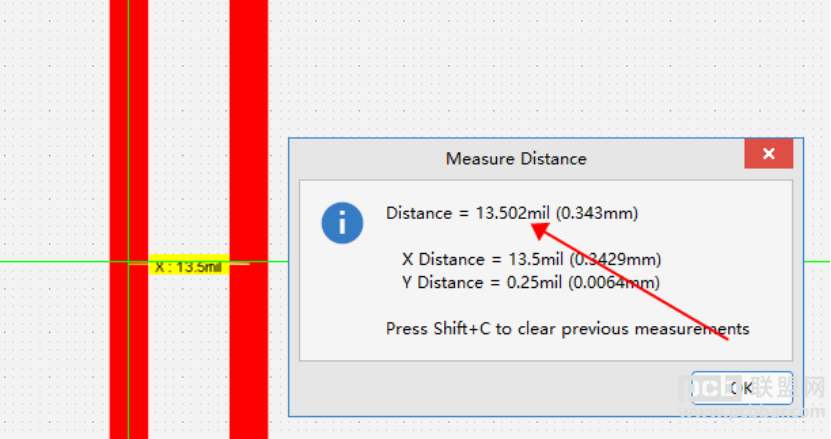

图1-38  PCB中3W原则示意图
