Altium原理图库中如何使用封装向导快速创建元件？

答：熟练使用原理图封装向导，可以加快原理图封装设计。一般用于复杂的IC,管脚数量特别多的封装。这个时候运用原理图封装向导可以有效的快速的创建封装。

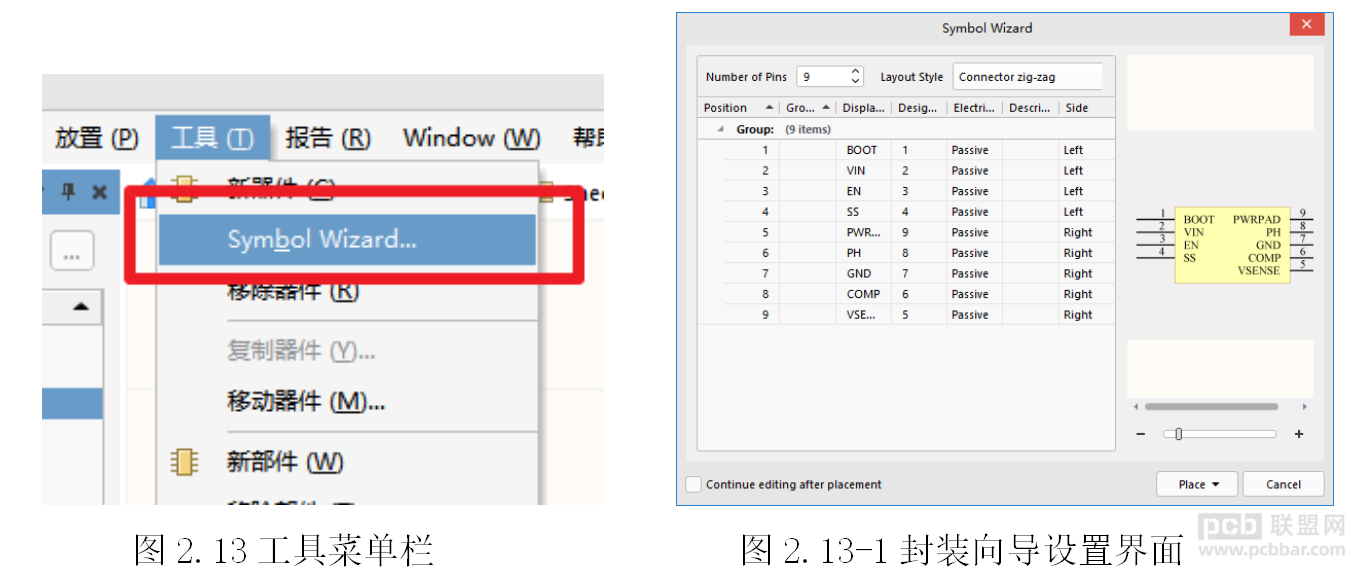

1）在原理图库界面，执行菜单命令“工具--Symbol Wizard”，如图2.13所示。

2）执行菜单命令以后弹出如下对话框，既可以根据自己需求去设置参数，创建好了直接点击place既可放置。如图2.13-1所示。

3）Number of Pins 填写原理图封装需要的管脚数量。

游客，如果您要查看本帖隐藏内容请回复

---------------------------------------------------------------
每天学习一个技巧，日积月累你也是专家！
