Altium创建元件库时如何更改元件的管脚长度?
答:在绘制原理图库器件的时候,器件很小,但是器件管脚长度过长,显得器件很不协调。如何进行管脚长度的灵活调整呢?下面我们来看下步骤:
[hide]
1)执行快捷键命令“PP”放置管脚,进行一个管脚的放置。

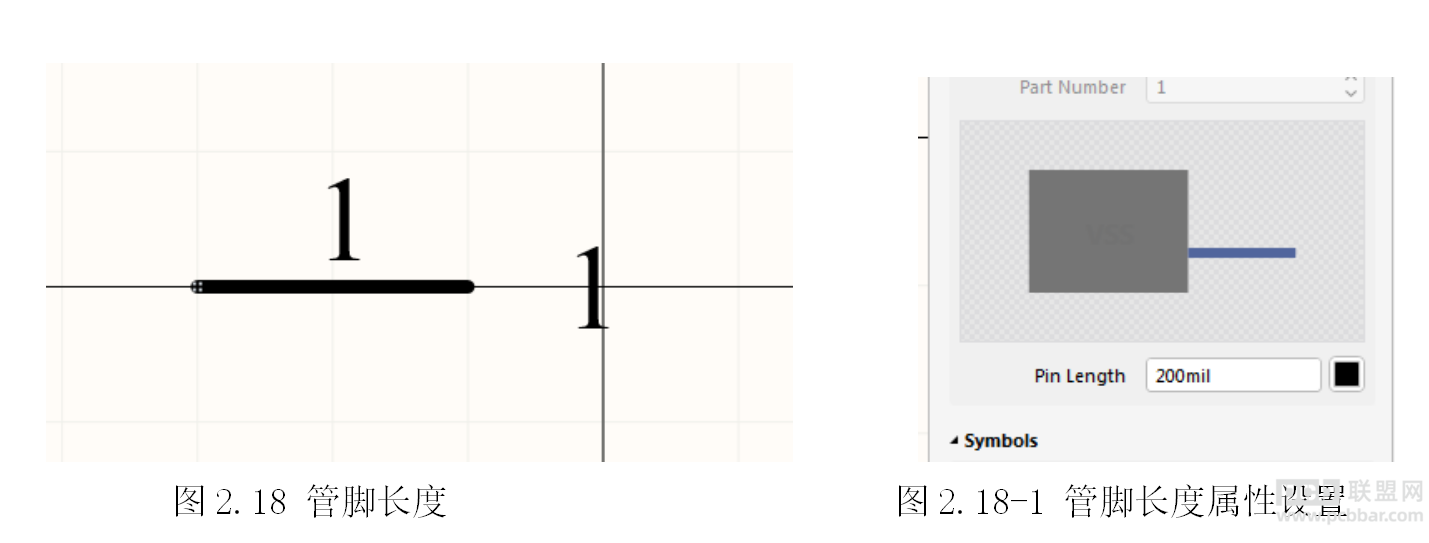

2)双击放置好的管脚,在弹出属性框,找到“PIN length”,在这里面键入需要修改的值即可修改,建议修改为100的整数倍,如“100”、“200”、“300”如图2.18-1所示。
[/hide]

本条问答已经录制视频教程,播放地址:https://www.fanyedu.com/course/20501.html

---------------------------------------------------------------
