Altium元件模型绘制过程中如何绘制出实心的圆形?
答:绘制实心的符号与前文中所提到的放置器件的填充的大同小异的,前者一般用于二极管或者三极管的时候,需要对那个小三角形区域进行填充,方便识别。而这一种一般是用于原理图中的测试点封装
[hide]
1)执行菜单命令“放置-椭圆”,在空白区域绘制一个圆。如图2.42所示。
2)放置完成之后,双击该“圆”,在弹出属性框,选择Fill Color,并在其后面的小方框设置和边缘一个颜色即可绘制一个实心的圆形。

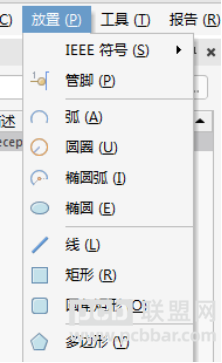

图2.42“放置”菜单栏

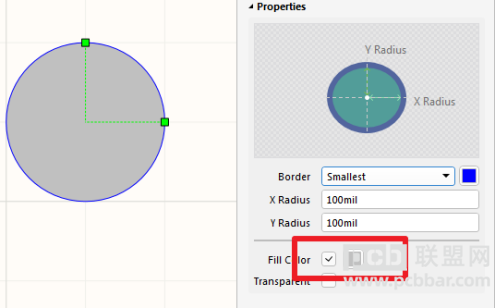

图2.42-1圆形的填充
[hide]
本条问答已经录制视频教程,播放地址:https://www.fanyedu.com/course/20501.html

--------------------------------------------------------------
