FPGA布线设计再添利器-全自动IO口SWAP

yepeda · 发表于 2021-1-10 16:22:02

在开展布线工作前，pcb工程师可以使用该程序，对允许Swap的信号进行自动Swap把线路的鼠线调顺，避免了一边走线一边Swap，有效提升FPGA布线设计效率。

软件可以实现如下类型的器件的IO口的自动Swap，并自动过滤电源信号，差分信号，时钟信号。

SMD1：器件的pin只有1行或1列的表贴器件；

SOP：器件的pin只有2行或2列的表贴器件；

QFP：器件的pin有2行和2列的表贴器件；

SMD2：器件的pin大于2行或2列的表贴器件；

BGA：器件的pin 90%以上为圆形的表贴器件；

SIP：器件的pin只有1行或1列的直插器件；

DIP：器件的pin只有2行或2列的直插器件；

QIP：器件的pin有2行和2列的直插器件；

CONNECTOR ：器件的pin大于2行或2列的直插器件；

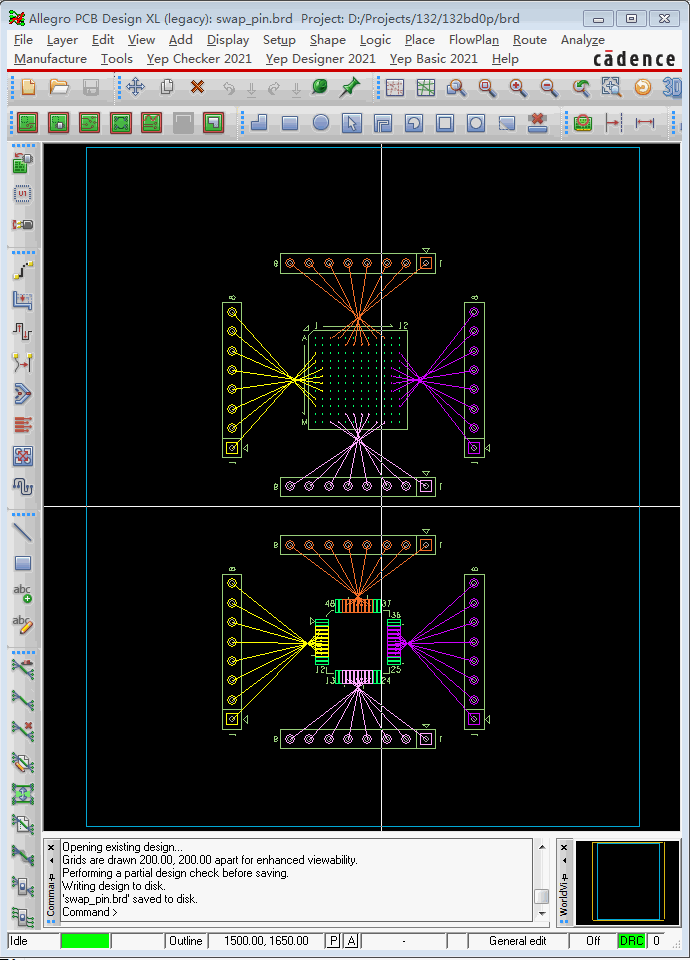

1、AutoSwapAll按钮

自动搜索整板允许Swap的器件，并自动对这些器件的进行IO口的Swap。

2、SelectSwap按钮

用户选择指定对某个或某些器件，并自动对选中器件的进行IO口的Swap。
