ORCAD如何复制器件 位号自动加1？

凡亿陈老师

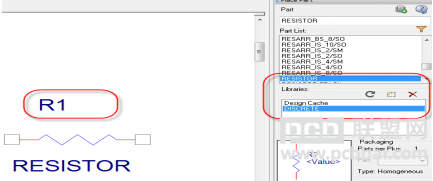

第一步，我们首先打开一份原理图，放置一个元器件在原理图中，如图所示，一般orcad库的器件都是有个前缀，例如电阻就是R，我们放出来的器件位号就是从R1开始；

第二步，这里设置一下参数，设置位号复制的机制，执行菜单Options-Preference，来进行设置参数；

第三步，执行上述命令以后，会弹出如图所示的界面，在这个界面，我们需要选择的是Miscellaneous菜单栏，选中以后呢，框选的界面中，Auto Reference中来进行设置即可；

第四步，在Auto Reference界面中，下面的这几个选项分别对应的含义如下所示：

l Automatically reference placed：器件的位号按照顺序自动进行累加，例如放置的一个电阻位号是R1，不管是复制还是手动放置元器件，会进行自动的累加；

l Preserve reference on copy：这个只针对复制的器件的位号，复制的器件的位号保持跟被复制的器件一致，手动放置器件的位号为问号？，并且上述这两个选项是不能同时进行勾选的；

l 上述两个选项同时不进行勾选的时候，这样从原理图库放置出来的器件的位号就是问号？，复制器件的位号也是问号？。

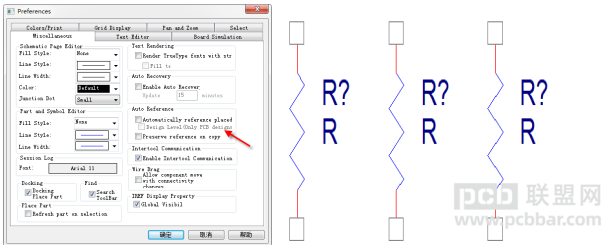

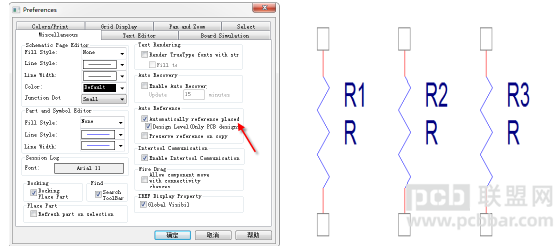

第五步，我们分别勾选不同的选项，看下复制的器件的位号的效果，勾选Automatically reference placed选项，复制器件，如图1所示；勾选Preserve reference on copy选项，复制器件，如图2所示；两个选项都不勾选的时候，放置与复制元器件，如图3所示；

                      图1

                    图2

                     图3
