allegro如何制作椭圆形通孔焊盘？

凡亿陈老师

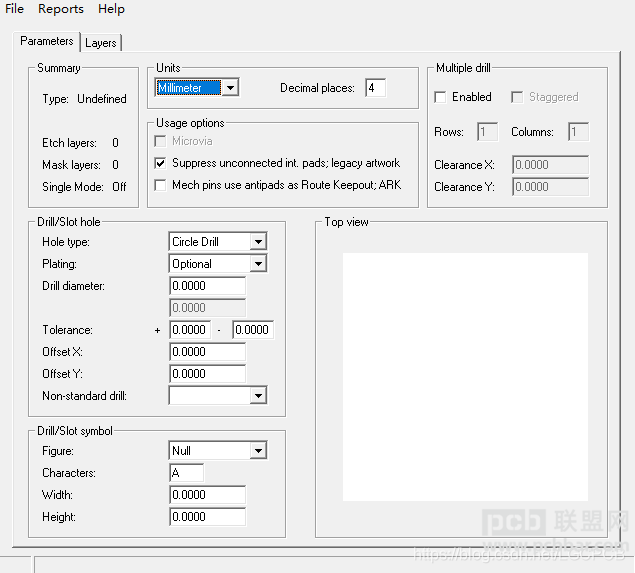

1，打开软件 Pad Designer,修改是设计单位为Millimeter，Decimal place 是精确度位数。如下图：

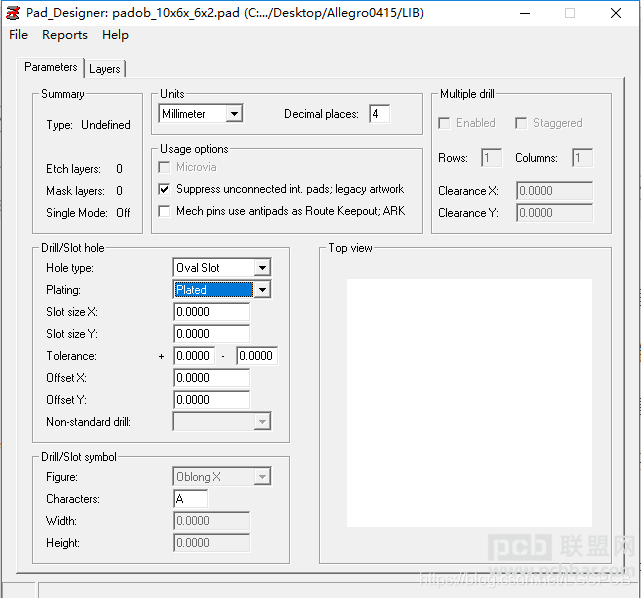

2、Hole Type:文本框设置如下：

Drill,Plating表示金属孔， non-plated表示为非金属孔。

Drill diameter表示钻孔直径。
Dill/Slot symbol ：钻孔标识
Figure ： NULL空， Circle 圆形， Square 正方形， 等

Characters：标识图形内的符号文字

Width：符号文字的宽

Height：符号文字的高

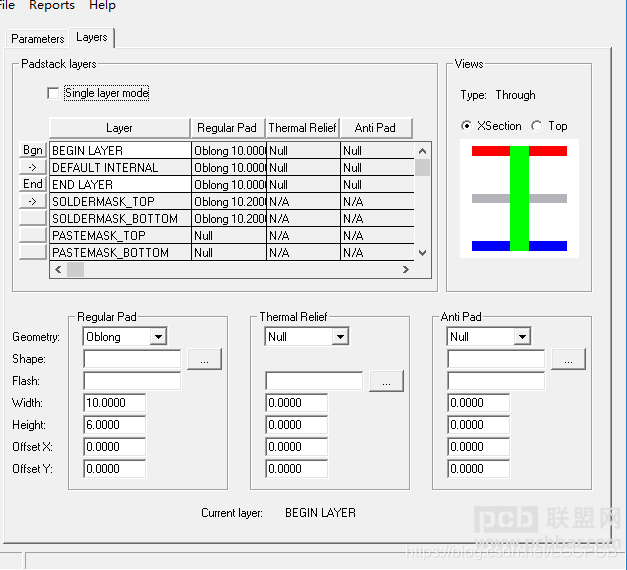

Regular pad :设定焊盘的尺寸

Thermal Relief:设定散热孔尺寸（正片设计不需要制作此好盘）

Anti Pad:设定焊盘的隔离孔尺寸（正片设计不需要制作此好盘）

Shape: 选择焊盘和隔离孔的外形

Flash：选择Flash类型的热风焊盘

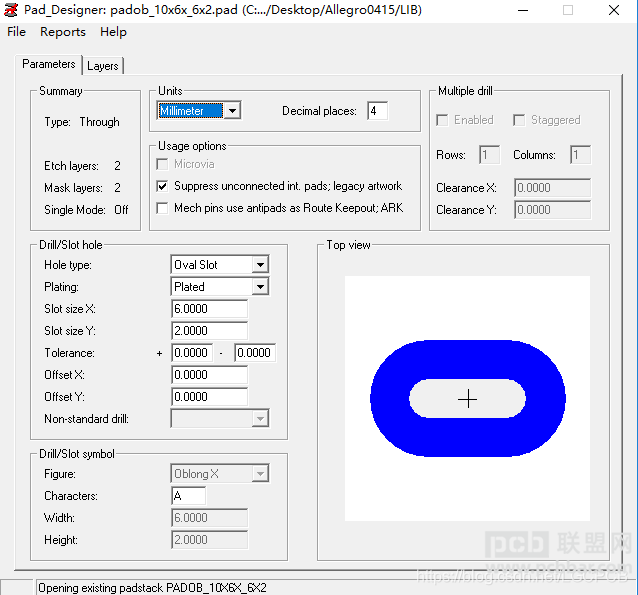

3、焊盘参数具体设置如下：
