CUT功能,就是切除一整段线中间一部分的功能,是删除功能下所附属的一个功能,可以CUT的对象可以是电气走线,如cline,也可以说非电气走线,如line,操作的方法都是一致的。这里以CUT一段Cline为例,讲解一下CUT功能的使用,

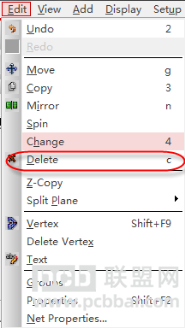

第一步,CUT功能是附属在删除功能下的一个命令,需要先执行删除命令,点击执行菜单命令Edit-Delete进行删除,如下左图所示,然后在Find面板中选择Cline,其它对象都不要进行选择,如下右图所示,建议大家养成良好的设计习惯,删除什么对象,在Find面板就选择什么对象;
+08:00C177联盟网6805..png           +08:00C178联盟网3342..png

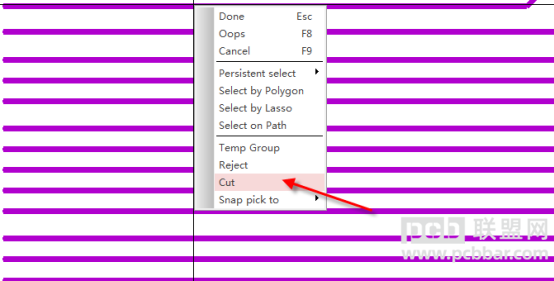

第二步,执行好此命令之后,在需要CUTCline属性上点击鼠标右键,选择cut命令,如下图所示,然后用鼠标去点击CUT走线部分的两个端点即可,用鼠标左键去点击两下;

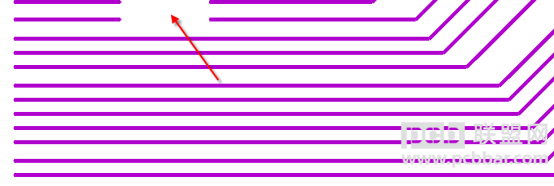

第三步,执行命令完成以后,如下图所示,前面两根走线就被我们CUT掉了中间一段,命令目前只能单独操作,不能进行多根的框选Cut
第四步,对于Cut非电气的走线,比如丝印线、阻焊开窗所绘制的线等等,操作的办法是一致的,这里不做过多啊的赘述。
上述,就是使用Cut功能的方法解析,一般多用于多根走线走线交换管脚顺序之处,以及处理丝印上阻焊的部分。
