ORCAD中显示与隐藏原理图的PCB名称？

凡亿刘老师

这里我们分为两种情况进行分析，一种是在绘制原理图库的时候，怎么显示与隐藏元器件封装名称；另外一种是在绘制原理图的时候，怎么显示与隐藏元器件封装名称。

① 绘制原理图库时隐藏PCB封装的操作步骤如下；

第一步，打开所要隐藏PCB封装名的库文件，点击菜单Options→Part Properties编辑属性；

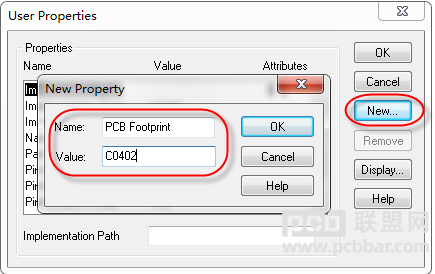

第二步，在弹出的属性框中点击右侧New…，新建属性，Name填写PCB Footprint，Value值填写相对应的封装名，如下图所示；

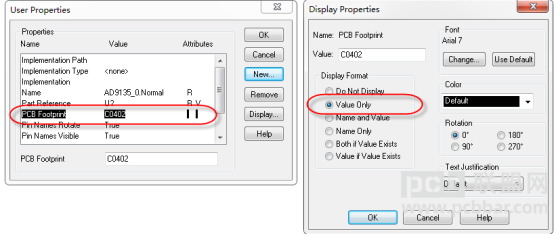

第三步，选中新加的PCB Footprint属性，点击右侧Display…，设置显示的参数，即可对PCB封装名称进行显示或者是隐藏，Do Not Display表示都不显示；Value Only表示只显示Value值，也就是封装名称；Name and Value表示都显示，如下图所示：

② 在原理图中隐藏PCB封装的操作步骤如下；

第一步，打开原理图页面，点击鼠标左键框选中隐藏PCB封装的元器件，点击鼠标右键执行命令Edit Properties…，编辑属性；

第二步，将元器件属性下面切换到Parts属性栏，对应的属性选择PCB Footprint这一栏，左键选中，单击鼠标右键选择Display…，进行显示参数设置；

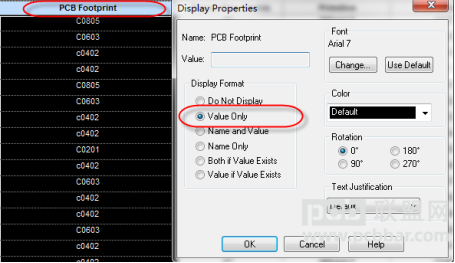

第三步，在弹出的对话框中进行显示参数设置，如下图所示，Do Not Display表示都不显示；Value Only表示只显示Value值，也就是封装名称；Name and Value表示都显示。
