Allegro软件中应该如何添加层叠？

凡亿-彭老师

我们在allegro软件中，新建的PCB文件，默认的模板都是只有两层，TOP层跟BOTTOM层，但是我们在实际的电子设计中，是有多层板的，比如4层、6层、8层，我们在PCB中如何添加层叠呢，具体的操作步骤如下所示：

第一步，执行菜单命令Setup-Cross-section，进行层叠设置，如下图所示；

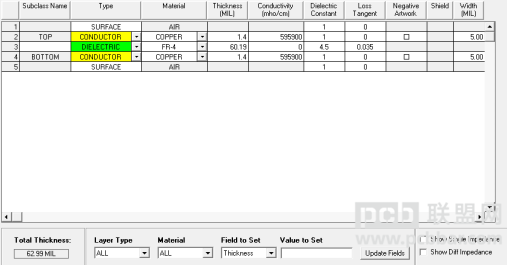

第二步，进入层叠设置面板以后，如下图所示，默认的都是两层的层叠，subclass  name是层叠的命令，Type是不同层的属性类型，Material是不同层之间使用的介质，Thickness是使用介质的厚度，这是几个主要参数的含义，后面的这些参数主要是跟整体的厚度有关系以及阻抗有关系；

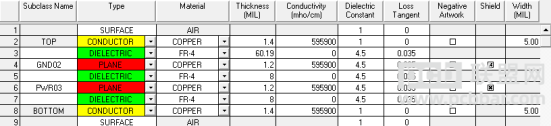

第三步，我们以添加一个四层板为例，在TOP层下方的层叠中，点击鼠标右键，会出现两个下拉菜单，向上增加层还有向下增加层，我们点击向下增加层“Add Layer Below”，增加层叠即可，满足四层的层叠，“TOP-GND02-PWR03-BOTTOM”,如下图所示；

第四步，添加好层叠以后，修改一下每一个层的Type类型，顶底两层是导电层，中间两层是平面层，修改好以后，如图6-85所示，点击OK按钮，回到PCB中，PCB板就由2层板成为了4层板，6层板、8层板等多层板的添加方法与这个是一致的。
