怎么将PCB中重新排列的元器件参考编号反标回原理图中？

凡亿-彭老师

在前面的问答中，我们讲解了如何在PCB中对元器件编号进行重排，重新排列之后呢，PCB中是进行更改了，我们还需要将重新排列之后的元器件的编号反标回到原理图中，这样原理图文件跟PCB文件才是同步的，具体操作的步骤如下所示：

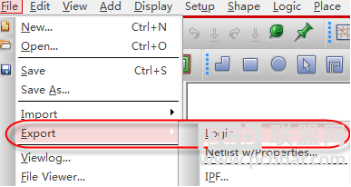

第一步，执行菜单命令File-Export，在下拉菜单中选择Logic，导出网络关系，如下图所示；

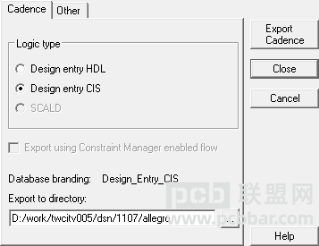

第二步，在弹出的对话框中选择第一方的网表，选择Cadence，类型选择Design entry CIS，最下方的Export to directory选择存储网表的路径，如下图所示，然后点击Export Cadence，将网表文件进行导出；

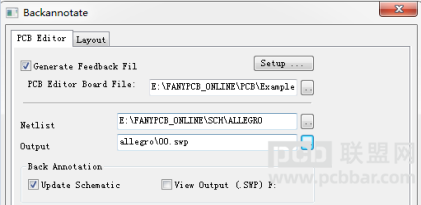

第三步，在orcad软件中打开与PCB对应的原理图文件，选中原理图根目录，执行菜单命令Tools-Back Annotate，在弹出的界面中选择PCB Editor，第一方的格式，如下图所示：

Neslist：选择从PCB文件导出的网表；

PCB Editor Board File：选择元器件位号重排后的PCB文件；

Output：指定输出swap文件；

Update Schematic：更新原理图文件。

参数选择ok以后，点击确定按钮，完成元器件编号的反标，这样原理图的元器件编号与PCB中元器件编号就保持一致了。
