Orcad软件进行原理图绘制的栅格应该怎么设置呢？

凡亿刘老师

我们运用orcad软件进行原理图的绘制时，也是跟pcb设计的一致的，也是有栅格可以设置，也就是格点的。这样可以快速方便我们进行器件的放置以及原理图中的连线，这里，我们给大家讲解下，这个原理图中栅格的具体的一些设置技巧：

第一步，我们需要打开栅格设置的菜单，点击命令栏Options选项，在下拉菜单中选择Preferences，进行参数的设置；

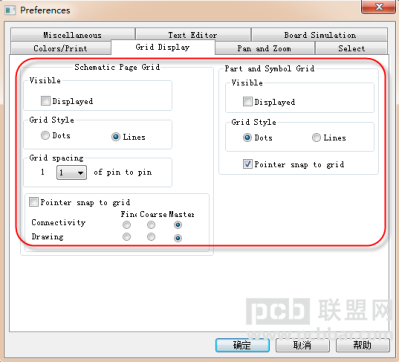

第二步，进入Preferences参数设置界面之后呢，需要选择格点显示：“Grid Display”，如下图所示，格点显示分为两部分，昨边这部分为“Schematic Page Grid”原理图绘制格点设置，右边这部分为“Part and Symbol Grid”原理图封装绘制格点设置；

第三步，如图3-222所示，两边的格点设置选项基本是一致的，下面我们对每一个设置的选项的含义进行介绍一下：

Visible：栅格显示开关，下面的Displayed，打勾表示显示栅格，不打勾表示不显示栅格；

Grid Style：栅格显示类型，Dots的含义是栅格显示的类型是点状的，Lines的含义是栅格显示的类型是线状的；

Grid spacing：栅格显示间距，这里面的栅格设置是按照pin to pin来计算，一般推荐设置1 to 1的显示即可；

Pointer snap to grid:这个的含义是勾选上，就是抓取格点，不勾选就是不抓取格点。

第四步，点击确定按钮以后，这样格点的参数就设置好了，这里给给大家推荐一般的参数设置，第一个勾选上显示格点，第二个选择线状格点显示，第三个选择1 to 1的显示，第四个勾选抓取格点，这是最方便设计原理图的栅格设置。
