猎板PCB板厚制程能力可选择范围更广了！ 附《PCB厚度标准及厚度规格参数表》

PCB发烧友er

近期，随着产能的提升以及众多客户PCb制板需求升级，猎板对生产线进行了全方位改造，实现了pcb生产技术升级，同时配套水平线、LDI曝光机、LED防焊曝光机、单刀数控大尺寸V-CUT机、大尺寸CNC数控锣机、高精度丝杆高速飞针机等设施，使整个生产线的生产能力得到进一步提升，生产环境得到根本改善。


目前猎板在印刷电路板（PCB）的厚度方面，可完成 0.3、0.4、0.6、0.8、1.0、1.2、1.6、2.0、2.4毫米的多种板厚要求。


虽然1.6毫米厚的印制板在各类电子仪器和设备中广泛使用。因为这种厚度的印制板足以支撑集成电路、中、小功率晶体管和一般阻容元件的重量。即使印制板面积大到 500×500毫米时也没有问题，大量的插座都是和这种厚度的印制板配套使用的。


但是电源用的印制板厚度则要厚一些，因为它要支撑较重的变压器、大功率器件等，一般可用 2.0~3.0毫米厚的。至于一些小型电子产品，如电子表、计算器等，就需要更薄一些的板子。多层印制板的厚度与它的层数有关，8层或 8层以下的多层板其厚度可限制在 1.6毫米左右。多于 8层的厚度要超过 1.6毫米。多层板各电路层间的厚度往往还要由电气设计确定。


PCB厚度规格

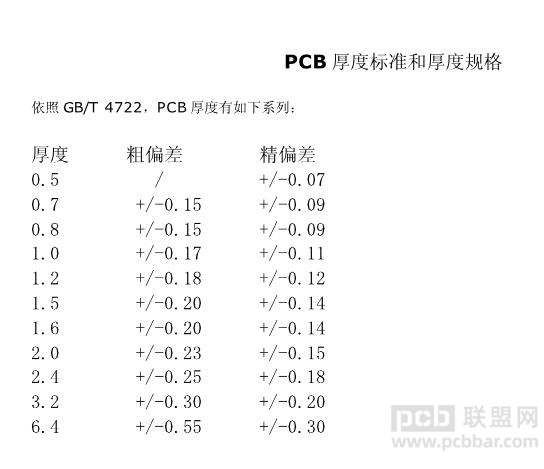

依照GB/T 4722，PCB厚度有如下系列：

所以猎板为了满足广大不同领域的客户制板需求，增加板厚范围，提供了更多的选择空间。大家可以根据印制电路板的功能及所安装器件的重量、外形尺寸和所承受的机械负荷、印制插座的规格来决定板厚选择。
